ZDSM电动套筒调节阀

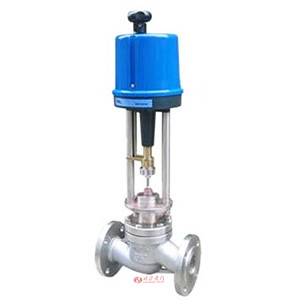

ZDSM电动套筒调节阀 产品图片

ZDSM电动套筒调节阀 产品说明
ZDSM电动套筒调节阀是有PSL直行程电动执行器和套筒调节阀组成,以电源为动力接受统一的标准信号0-10或4-2mADC。将此转为输入信号相对应的上下位移,自动地操纵阀门,改变阀门的开启程度,从而达到对工业介质流量、压力、温度和液压等参数的自动调节。上海川沪阀门有限公司制造的电动套筒调节阀有标准型、波纹管密封型、高温型等多种品种。产品公称压力等级有PN16、40、64、100、260、320;公称通径范围DN20-400。

ZDSM电动套筒调节阀 技术参数
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 0.6、1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60 100
流量特性 直线性、等百分比
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
阀芯形式 平衡式阀芯(套筒导向)
配置执行器类别 PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
ZDSM电动套筒调节阀 零部件参数
零部件 材质
阀体 WCB CF8 CF8M CF3M
阀座 304 304 316 316L
垫片 PTFE/金属石墨垫片
阀芯 304 304 316 316L
导向套 304 304 316 316L
阀盖 WCB CF8 CF8M CF3M
阀杆 304 304 316 316L
填料 PTFE/柔性石墨
ZDSM电动套筒调节阀 性能参数
项目 指标值
基本误差% 配PSL±1.0
回差% 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
ZDSM电动套筒调节阀 结构尺寸图

ZDSM电动套筒调节阀 结构图

ZDSM电动套筒调节阀 连接尺寸
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 600 640 880
PN40 194 197 200 235 267 292 317 368 425 473 610 760 910
PN64 206 200 210 251 286 311 337 394 440 508 650 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 132 132 158 170 179 214 221 234 270 294 331 390 450
H2 3810L 373 373 495 495 495 700 700 700 725 725 725 725 725
PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
D 3810L 225 225 225 225 225 257 257 257 310 310 310 310 310
PSL 177 177 177 177 177 182 182 182 182 182 218 218 218

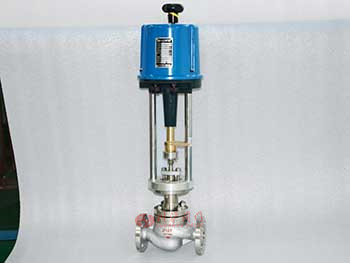

ZDSM电动套筒调节阀图片

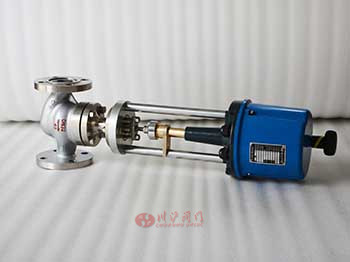

ZDSM电动套筒调节阀图片 ZDSM电动套筒调节阀图片
