ZAZN电动双座调节阀

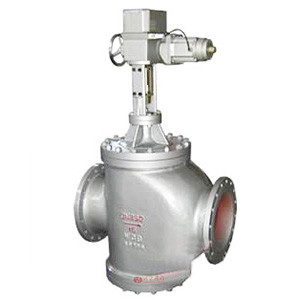

ZAZN电动双座调节阀产品图片

ZAZN电动双座调节阀产品说明

ZAZN型电动双座调节阀由DKZ型直程电动执行机构和直通低流阻双座阀组成,双座双导向式结构,阀芯在位移过程中稳定可靠,阀体内有两个阀座和两个柱塞形阀芯,流体介质通过上下阀芯阀座流出,具有流量大,允许压差大,不平衡力小,是一种平衡式结构双座阀,适用于不是很清洁的介质和泄漏量要求不严格的场合。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。

ZAZN电动双座调节阀技术参数

公称通径mm			20	25	32	40	50	65	80	100	125	150	200	250		300
阀座直径mm			20	25	32	40	50	65	80	100	125	150	200		250	300
额定流量系数Kv	单座		5	8	12	20	32	50	80	120	200	280	450	800		1200
	双座			10	16	25	40	63	100	160	250	400	630	1000		1600
	套筒	全量		15		35	50		125	190		400	630
	套筒	0.6		9		20	30		75	115		240	350
额定行程L(mm)			10	16		25		40			60				100
执行器型号			DKZ-310	DKZ-310		DKZ-310		DKZ-410			DKZ-410/510				DKZ-510
出轴推力N•m			4000	4000		4000		6400			6400/16000				16000
全行程时间S			8	12.5		20		32			48/37				62
电源电压			AC220V 50Hz
输入信号			4∼20mA DC 0∼10mA DC
输入阻抗			Ⅱ型:200Ω　Ⅲ型:250Ω
作用模式			电开式(K)型,电关式(B)型
流量特性			等百分比,直线,快开性
允许泄漏量(L/h)			单座≤10-4×阀额定容量；双座≤10-3×额定容量；套筒:≤10-3×阀额定容量
固有可调比R			30:1
公称压力PN(MPa)			1.6 2.5 4.0 6.4

ZAZN电动双座调节阀性能参数

项目		指标
基本误差％		±5.0
回差％		3.0
死区％		3.0
泄漏量	单座阀	符合JB/T7387-94 IV级小于阀的额定容量×10-4
	双座阀	符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3
	套筒阀	符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3

ZAZN电动双座调节阀结构尺寸图

ZAZN电动双座调节阀结构图

ZAZN电动双座调节阀连接尺寸

公称通径 DN	A×B	L			H				H1
		L			ZAZP单座		ZAZN双座		H1
		PN1.6	PN4.0	PN6.4	普通型	热片型	普通型	热片型	ZAZP	ZAZN
20	230×460	180	185	190	653	804	/	/	91	/
25		185	190	205	665	816	670	820	112	104
32		200	210	220	671	822	673	823	118	107
40		220	230	240	683	834	693	843	129	126
50		250	255	265	698	849	698	848	144	131
65	230×530	275	285	295	789	949	799	959	175	175
80		305	310	325	792	952	809	969	191	190
100		350	355	370	796	956	821	981	195	202
125	260×630	410	425	440	847	1062	872	1087	243	250
150		450	460	475	855	1070	882	1097	251	260
200		550	560	570	894	1109	924	1139	290	302
250		670	690	750	1156	1368	1156	1368	380	422
300		740	785	815	1215	1427	1215	1427	435	484
