电动双座调节阀 | ZRSN

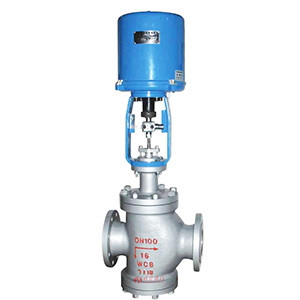

电动双座调节阀图片

电动双座调节阀产品说明

电动双座调节阀由电动执行机构和双座调节阀体组成，电动双座调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用于一般场合，而后者用于不允许外漏的特殊场合，流量特性为线性或等百分比。

电动双座调节阀技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dN)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线	10	12.5	19.5	30.5	48.4	76	125	195	305	484	760	1000	1600
额定流量系数(KV)	等百分	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允许压差(MPa)		≤ 公称压力
公称压力(MPa)		1.6、2.5、4.0、6.4
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
阀芯形式		双座柱塞导向型阀芯
流量特性		直线性、等百分比
配置执行器类别		381L系列电动执行器、PSL系列电动执行器、(亦可客户指定品牌执行器)
执行器参数		电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄、手轮
		环境温度：-25～+70℃、环境湿度：≤95%

电动双座调节阀零部件参数

零部件	材质
阀体	WCB	CF8	CF8M	CF3M
阀座	304	304	316	316L
垫片	PTFE/金属石墨垫片
阀芯	304	304	316	316L
导向套	304	304	316	316L
阀盖	WCB	CF8	CF8M	CF3M
阀杆	304	304	316	316L
填料	PTFE/柔性石墨

电动双座调节阀性能参数

项目			指标值
基本误差%			配3810L±2.0；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
	电开	始点±2.5	终点±2.5
	电关	始点	±2.5
	电关	终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

电动双座调节阀结构尺寸图

电动双座调节阀结构图

电动双座调节阀连接尺寸

公称通径 DN		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	805
	PN64	200	210	235	265	295	320	370	440	475	570	750	820
H	PN16/25	117	120	139	144	188	208	220	268	278	320	441	503
	PN40	124	128	145	150	195	220	230	280	290	335	465	528
	PN64	130	135	155	170	205	240	255	295	310	360	480	550
H1		165	185	185	205	245	255	270	335	365	430	560	680
H2	PSL	465	465	465	465	560	560	560	560	560	788	788	788
H2	3810	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	257	257	257	310	310	310	310	310

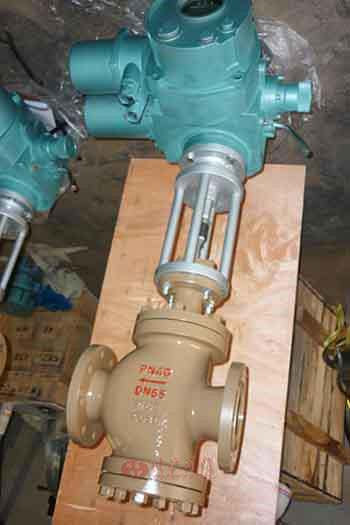

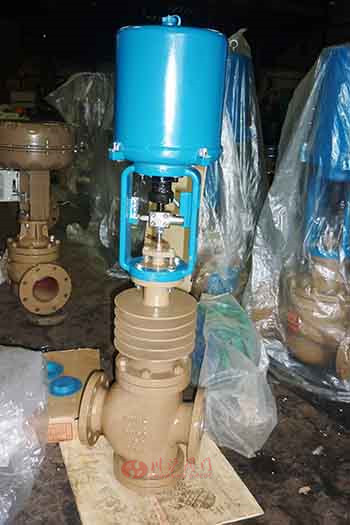

电动双座调节阀图片
