电动高温调节阀 | ZRSP/M/H/F-GW

电动高温调节阀图片

电动高温调节阀产品说明

电动高温调节阀由电动执行机构和高温调节阀体组成，高温调节阀是调节阀阀体加上高温散热片以保护电动执行器正常的工作。电动高温调节阀配用执行机构内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动高温调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

电动高温调节阀技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
额定流量系数(KV)	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允许压差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
流量特性		等百分比、直线型
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座式、套筒式
阀盖形式		高温型(+250～+450℃)
配置执行器类别		3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数		电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

电动高温调节阀零部件参数

阀体	WCB	304	316	316L
垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
阀座/套筒	304	304	316	316L
阀芯	304	304	316	316L
导向套/并帽	304	304	316	316L
中垫	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
阀盖	WCB	304	316	316L
阀杆	304	304	316	316L
散热片	碳钢	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
螺栓	25	不锈钢	不锈钢	不锈钢
填料压盖	WCB	304	316	316L

电动高温调节阀性能参数

项目			指标值
基本误差%			配3810L±2.0；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
	电开	始点±2.5	终点±2.5
	电关	始点	±2.5
	电关	终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

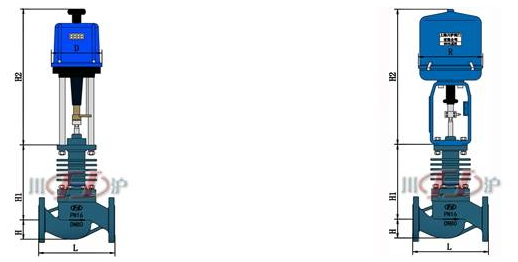

电动高温调节阀结构尺寸图

电动高温调节阀结构图

电动高温调节阀连接尺寸

公称通径 DN		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		396	428	428	436	415	464	507	690	840	632	725	882
H2	PSL	465	465	465	465	560	560	560	560	560	788	788	788
H2	3810	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	257	257	257	310	310	310	310	310

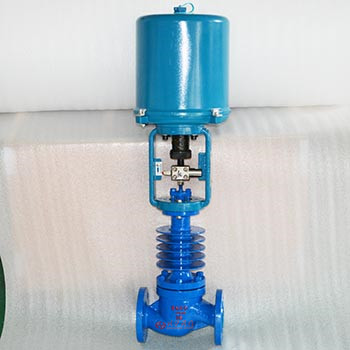

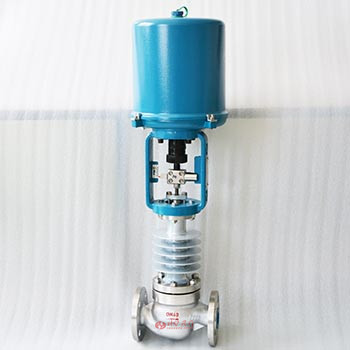

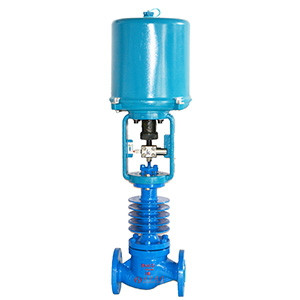

电动高温调节阀图片
