ZDSF/ZDSH电动三通调节阀

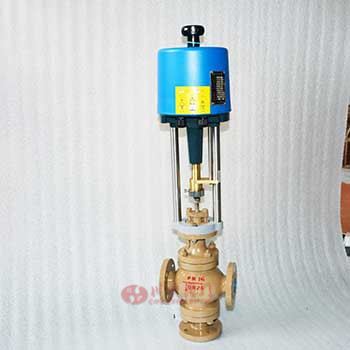

ZDSF/ZDSH电动三通调节阀图片

ZDSF/ZDSH电动三通调节阀产品说明

ZDSF/ZDSH电动三通调节阀是有PSL直行程电动执行器和三通调节阀组成，以电源为动力接受统一的标准信号0-10或4-2mADC。将此转为输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开启程度，从而达到对工业介质流量、压力、温度和液压等参数的自动调节。上海川沪阀门有限公司制造的电动套筒调节阀有标准型、波纹管密封型、高温型等多种品种。产品公称压力等级有PN16、40、64、100、260、320；公称通径范围DN20-400。

ZDSF/ZDSH电动三通调节阀技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	分流阀	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1360
额定流量系数(KV)	合流阀	-	-	-	-	-	-	85	135	210	340	535	800	1360
允许压差(MPa)		3.5	3.2	2.2	2.2	1.4	1.38	0.94	0.61	0.51	0.36	0.2	0.19	0.13
流量特性		直线性、等百分比
公称压力(MPa)		PN1.6、2.5、4.0、6.4
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		双导向型套筒式阀芯
配置执行器类别		PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数		电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

ZDSF/ZDSH电动三通调节阀零部件参数

零部件	材质
阀体	WCB	CF8	CF8M	CF3M
阀座	304	304	316	316L
垫片	PTFE/金属石墨垫片
阀芯	304	304	316	316L
导向套	304	304	316	316L
阀盖	WCB	CF8	CF8M	CF3M
阀杆	304	304	316	316L
填料	PTFE/柔性石墨

ZDSF/ZDSH电动三通调节阀性能参数

项目			指标值
基本误差%			配PSL±1.0
回差%			配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
	电开	始点±2.5	终点±2.5
	电关	始点	±2.5
	电关	终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

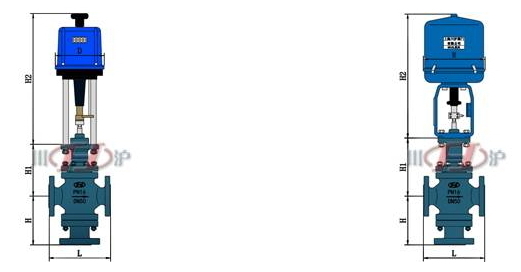

ZDSF/ZDSH电动三通调节阀结构尺寸图

ZDSF/ZDSH电动三通调节阀结构图

ZDSF/ZDSH电动三通调节阀连接尺寸

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	180	185	200	220	250	275	305	350	410	450	550	670	770
	PN40	185	190	210	230	255	285	310	355	425	460	560	690	795
	PN64	190	200	220	240	265	295	320	370	400	475	570	752	819
H	PN16/25	140	140	150	160	180	200	222	230	270	280	306	474	584
	PN40	140	140	150	160	180	200	222	230	270	280	306	474	584
	PN64	150	160	170	180	200	220	240	260	300	322	380	495	605
H1		155	155	175	180	200	235	250	260	330	350	420	530	680
H2	3810L	373	373	495	495	495	700	700	700	725	725	725	725	725
H2	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
D	3810L	225	225	225	225	225	257	257	257	310	310	310	310	310
D	PSL	177	177	177	177	177	182	182	182	182	182	218	218	218

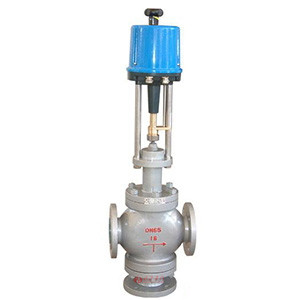

ZDSF/ZDSH电动三通调节阀图片

电动三通调节阀图片
