电动笼式调节阀 | ZRSL

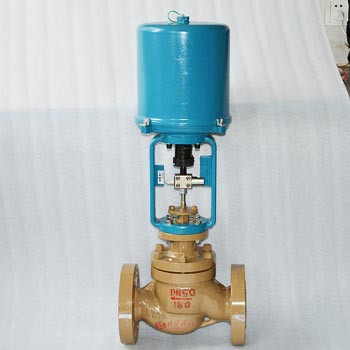

电动笼式调节阀 产品图片

电动笼式调节阀 产品说明
电动笼式调节阀由电动执行机构和笼式调节阀体组成,适用于高压差易产生闪蒸空化的场合,是一种高性能的单座调节阀,见得套筒保护阀体不受闪蒸和空化的破坏,笼式结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调节范围广。阀芯导向面解答,抗振性能好。电动笼式调节阀广泛使用控制气体、液体、蒸汽等介质。

电动笼式调节阀 技术参数
公称通径 DN 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径 dN 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 直线 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
额定行程 16 25 40 60 100
允许压差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
阀体形式 直通铸造球型阀
公称通径 DN20~300mm
公称压力 PN1.6、2.5、4.0、6.4、10.0MPa
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
执行器型号 3810L系列、PSL系列、DKZ系列及进口执行器
执行器参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
电动笼式调节阀 零部件参数
零部件 材质
阀体 WCB CF8 CF8M CF3M
阀座 304 304 316 316L
垫片 PTFE/金属石墨垫片
阀芯 304 304 316 316L
导向套 304 304 316 316L
阀盖 WCB CF8 CF8M CF3M
阀杆 304 304 316 316L
填料 PTFE/柔性石墨
电动笼式调节阀 性能参数
项目 指标值
基本误差% 配3810L±2.0; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 50:1
电动笼式调节阀 结构尺寸图

电动笼式调节阀 结构图

电动笼式调节阀 连接尺寸
公称通径 DN 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 550 640 880
PN40 194 197 200 235 267 292 317 368 425 473 640 760 910
PN64 206 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 132 132 158 170 179 214 221 234 270 294 331 390 450
H2 PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
3810 373 373 495 495 495 700 700 700 725 725 725 725 725
D 177 177 177 177 177 182 182 182 182 182 218 218 218
R 225 225 225 225 225 257 257 257 310 310 310 310 310

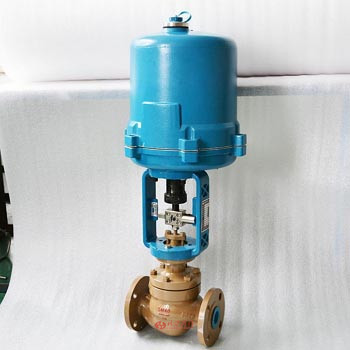

电动笼式调节阀 图片
