电动卫生级调节阀 | ZRST
电动卫生级调节阀 产品说明
电动卫生级调节阀由电动执行机构和卫生级调节阀体组成,适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
卫生级电动调节阀具有结构紧凑、装拆方便、调节精度高等优点,尤其是在压降损失小、流量大、可调范围广、流量精度高,完全符合IEC534-1978标准,阀门泄漏量符合ANSIB16.104标准。
卫生级电动调节阀采用角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀体和阀帽,使卫生级电动调节阀打开和维修快捷容易,使过程停机时间缩短。
电动卫生级调节阀 技术参数
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
---|---|---|---|---|---|---|---|---|---|---|
阀座直径 dN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
额定流量系数KV | 线性 | 5.2 | 6.3 | 6.9 | 11.2 | 17.6 | 27.5 | 44.7 | 69.3 | 110 |
等百分 | 4.8 | 5.6 | 6.3 | 10.5 | 16 | 25 | 40.5 | 63.6 | 100 | |
额定行程(mm) | 10 | 16 | 25 | 40 | ||||||
公称压力 | 卡箍式、螺纹式(无特殊要求按卡箍式连接为准) | |||||||||
阀盖形式 | 标准型-17~+150℃ | |||||||||
压盖型式 | 螺栓压紧式 | |||||||||
密封填料 | 三元乙丙橡胶、聚四氟乙烯 | |||||||||
阀芯形式 | 单座柱塞型阀芯 | |||||||||
流量特性 | 线性、等百分比 | |||||||||
配置执行器类别 | 3810系列、PSL系列等电动执行器(客户指定品牌亦可) | |||||||||
执行器参数 | 电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC | |||||||||
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 | ||||||||||
环境温度:-25~+70℃、环境湿度:≤95% |
电动卫生级调节阀 零部件参数
阀体 | 304 | 314 | 316 | 316L |
---|---|---|---|---|
阀盖 | 304 | 314 | 316 | 316L |
垫片 | 聚四氟乙烯(PTFE) | |||
阀内件 | 304 | 314 | 316 | 316L |
卡箍 | 304 | 314 | 316 | 316L |
填料 | V型聚四氟乙烯(PTFE) |
电动卫生级调节阀 性能参数
项目 | 指标值 | ||
---|---|---|---|
基本误差% | 配3810L±2.0; 配PSL±1.0 | ||
回差% | 配381L ±2.0; 配PSL±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
始点±2.5 | 终点±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
额定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×阀额定容量 | ||
可调范围R | 50:1 |
电动卫生级调节阀 连接管标准和尺寸
ISO2037(SMS) | DIN11850 | 3A | ASME-BPE/BS4825 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
系列1 | 系列2 | |||||||||||
Size | OD | t | Size | OD | OD | t | Size | OD | t | Size | OD | t |
10 | 12 | 13 | 1.5 | 1/2" | 12.7 | 1.65 | 1/2" | 12.7 | 1.65 | |||
15 | 18 | 19 | 1.5 | |||||||||
20 | 22 | 23 | 1.5 | 3/4" | 19.05 | 1.65 | 3/4" | 19.05 | 1.65 | |||
25 | 25 | 1.2 | 25 | 28 | 29 | 1.5 | 1" | 25.4 | 1.65 | 1" | 25.4 | 1.65 |
32 | 34 | 35 | 1.5 | |||||||||
38 | 38 | 1.2 | 1.5 | 1-1/2" | 38.1 | 1.65 | 1-1/2" | 38.1 | 1.65 | |||
40 | 1.2 | 40 | 42 | 43 | 1.5 | |||||||
50 | 51 | 1.2 | 50 | 52 | 53 | 1.5 | 2" | 50.8 | 1.65 | 2" | 50.8 | 1.65 |
2-1/2" | 63.5 | 1.65 | 2-1/2" | 63.5 | 1.65 | |||||||
65 | 63.5 | 1.6 | 65 | 70 | 70 | 2 | ||||||
75 | 76.1 | 1.6 | 3" | 76.2 | 1.65 | 3" | 76.2 | 1.65 | ||||
80 | 85 | 85 | 2 | |||||||||
100 | 101.6 | 2 | 100 | 104 | 104 | 2 | 4" | 101.6 | 2.11 | 4" | 101.6 | 2.11 |
125 | 129 | 129 | 2 | |||||||||
150 | 154 | 154 | 2 | 6" | 152.4 | 2.77 | 6" | 152.4 | 2.77 |

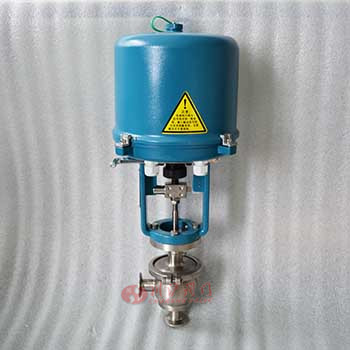

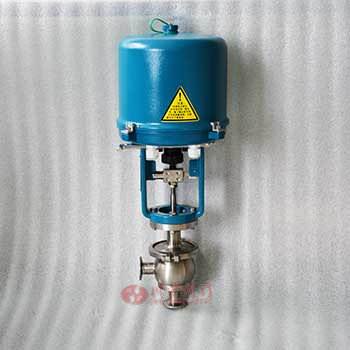

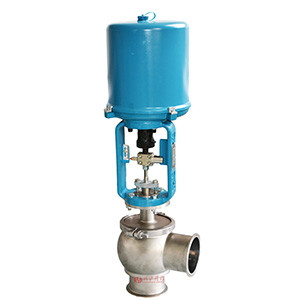

电动卫生级调节阀图片
