电动保温调节阀 | ZRSP/M-BW

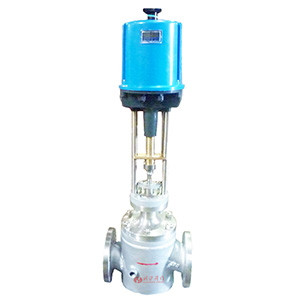

电动保温调节阀图片

电动保温调节阀 产品说明
电动保温调节阀由电动执行机构和保温调节阀体组成,阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。电动保温调节阀配以3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成,电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。 电动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低,造成粘度增加或流体出现凝固时,这时在阀体和上阀盖处增设蒸汽保温夹套装置,使工艺介质满足过程控制的需要。

电动保温调节阀 技术参数
公称通径(DN) 20 25 32 40 50 65 80 100 150
阀座直径(dn) 20 25 32 40 50 65 80 100 150
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 440
套筒 6.3 10 16 25 40 63 100 160 360
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.1
公称压力(MPa) 1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
阀芯形式 单座式、套筒式
流量特性 等百分比、快开特性
配置执行器类别 3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
电动保温调节阀 零部件参数
1 阀体 WCB 304 316 316L
2 垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
3

阀座/套筒

304 304 316 316L
4 阀芯 304 304 316 316L
5 导向套/并帽 304 304 316 316L
6 中垫 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
7 阀盖 WCB 304 316 316L
8 阀杆 304 304 316 316L
9 保温夹套 25 304 316 316L
10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
11 螺栓 25 不锈钢 不锈钢 不锈钢
12 填料压盖 WCB 304 316 316L
电动保温调节阀 性能参数
项目 指标值
基本误差% 配3810L±2.0; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

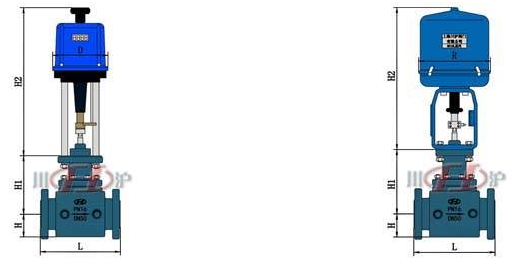

电动保温调节阀 结构尺寸图

电动保温调节阀结构图

电动保温调节阀 连接尺寸
公称通径(DN) 20 25 32 40 50 65 80 100 125 150
L PN16/25 181 184 200 222 254 276 298 352 410 451
PN40 194 197 200 235 267 292 317 368 425 473
PN64 206 200 210 251 286 311 337 394 440 508
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195
H1 182 182 218 225 230 264 271 285 320 344
H2 3810L 373 373 495 495 495 700 700 700 725 725
PSL 465 465 465 465 465 560 560 560 560 560
D 3810L 225 225 225 225 225 257 257 257 310 310
PSL 177 177 177 177 177 182 182 182 182 182
