ZAZQ\ZAZX电动三通调节阀

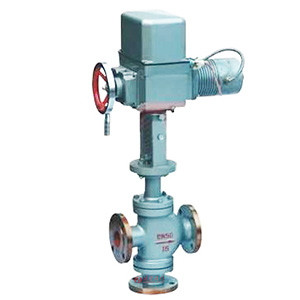

$ZAZQ\ZAZX电动三通调节阀产品图片$

ZAZQ\ZAZX电动三通调节阀产品说明

ZAZQ、ZAZX型电动三通调节阀，是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一，它以AC220V电源电压为动作力，接受统一标准信号0~10mA DC或4~20mA DC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开度位移，从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。当公称通径DN≤80mm和压差较小的场合时，分流阀可以采用同口径合流阀代替。

ZAZQ\ZAZX电动三通调节阀技术参数

公称通径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流						80	100	125	150	200	250	300
额定流量系数Kv	合流	8.5	13	21	34	52	85	135	210	340	535	800	1260
	分流						85	135	210	340	535	800	1260
公称压力 MPa		1.6 4.0 6.0
流量特性		直线
执行机构	Ⅱ型	DKZ-310		DKZ-310		DKZ-410			DKZ-510			DKZ-510
	Ⅲ型	DKZ-510C		DKZ-310C		DKZ-410C			DKZ-510C			DKZ-510C
	出轴推力（N）	4000		4000		6400			16000			16000
	行程mm	16		25		40			60			100
上阀盖型式		1.6	1.0	2.5	1.6	1.5	1.0	0.65	0.4	0.3	0.16	0.26	0.18
允许压差（MPa）		普通式（常温型），热片式（中温型）
介质温度℃		-40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃
可调比		30:1
法兰标准		铸铁按JB78-59，铸钢按JB79-59
输入阻抗		Ⅱ型：200　Ⅲ型：250
出厂状态		电开（对上阀座而言），如需电关，订货时应注明

ZAZQ\ZAZX电动三通调节阀性能参数

项目		指标值
基本误差％		≤±3.5
回差％		≤2.5
死区％		≤3.0
始终点偏差％	电开、电关	±2.5
		±2.5
允许泄量L/H		符合JB/T7387-94Ⅲ级小于阀的额定容量×10-3

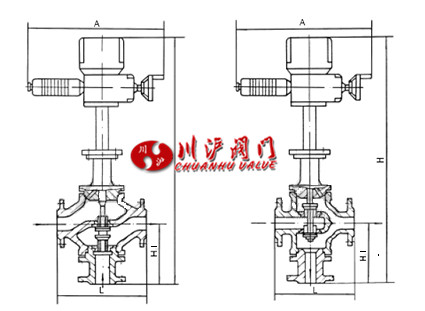

ZAZQ\ZAZX电动三通调节阀结构尺寸图

$ZAZQ\ZAZX电动三通调节阀结构图$

ZAZQ\ZAZX电动三通调节阀连接尺寸

公称通径 DN	A		L			H				H1
	分流	合流	PN1.6	PN4.0	PN6.4	分流		合流		PN1.6	PN4.0	PN6.4	PN1.6	PN4.0	PN6.4
						普通型	热片型	普通型	热片型
25	520	490	185	190	200			715	865				140	150	160
32	520	490	200	210	210			721	871				150	160	170
40	520	490	220	230	235			733	883				160	170	180
50	520	490	250	255	265			748	898				180	190	200
65	520	520	275	285	295			839	999				200	220	220
80	520	520	305	310	320	872	1032	842	1002	225	250	265	210	230	240
100	520	520	350	355	370	896	1056	846	1006	245	275	285	220	250	260
125	520	520	410	425	440	947	1162	897	1112	284	320	325	260	300	300
150	520	520	450	460	475	947	1162	897	1112	305	340	340	280	320	320
200	520	520	550	560	570	965	1180	905	1120	350	400	410	320	380	380
250	520	520	670	740	750
300	520	520	770	805	820
