电动衬氟调节阀 | ZRSPF46

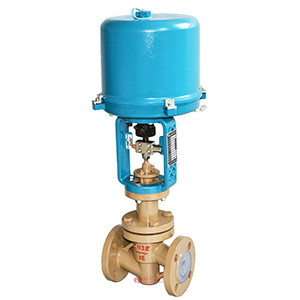

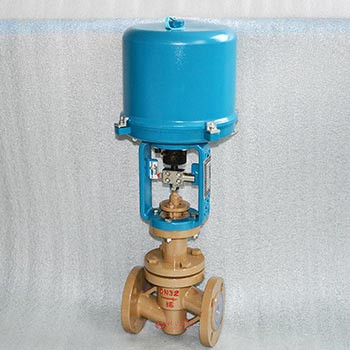

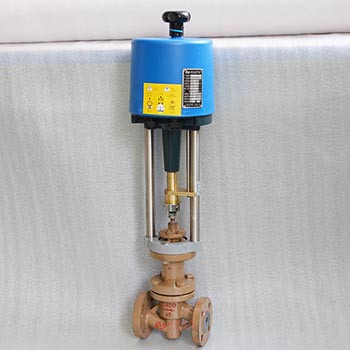

电动衬氟调节阀图片

电动衬氟调节阀产品说明

电动衬氟调节阀由电动执行机构和衬氟调节阀体组成，衬氟调节阀阀体内部全衬聚四氟乙烯，聚四氟乙烯号称"耐腐蚀之王"，具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。同时，聚四氟乙烯具有耐高温的特点。简称简称PTFE或F46。电动衬氟调节阀内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

电动衬氟调节阀技术参数

公称通径(DN)	20	25	32	40	50	65	80	100	150
阀座直径(dn)	20	25	32	40	50	65	80	100	150
额定流量系数(KV)	5.0	8	12	20	32	50	70	100	240
允许压差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公称压力(MPa)	1.6、2.5、4.0、6.4
额定行程(mm)	16			25		40			60
阀芯形式	单座柱塞式衬氟阀芯
流量特性	快开特性
配置执行器类别	3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数	电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

电动衬氟调节阀零部件参数

阀体、阀盖	ZG230-450衬F46
阀座、阀芯	304衬F46
阀杆	304衬F46
导向套	304衬F46
波纹管	不锈钢+F46

电动衬氟调节阀性能参数

项目			指标值
基本误差%			配3810L±2.0；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
	电开	始点±2.5	终点±2.5
	电关	始点	±2.5
	电关	终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

电动衬氟调节阀结构尺寸图

电动衬氟调节阀结构图

电动衬氟调节阀连接尺寸

公称通径	执行器外径	结构长度	法兰尺寸						高度
公称通径	D0	L	D	D1	D2	F	B	Z-φd	H
DN15	225	130	95	65	45	3	16	4-φ14	673
DN20	225	150	105	75	55	3	18	4-φ14	673
DN25	225	160	115	85	65	3	18	4-φ14	698
DN32	225	180	140	100	78	3	18	4-φ18	720
DN40	255	200	150	110	85	3	18	4-φ18	723
DN50	255	230	165	125	100	3	18	4-φ18	740
DN65	270	290	185	145	120	4	18	4-φ18	850
DN80	270	310	200	160	135	4	20	8-φ18	866
DN100	270	350	220	180	155	4	20	8-φ18	884
DN125	310	400	250	210	185	4	22	8-φ18	1040
DN150	310	480	285	240	210	5	22	8-φ22	1065
DN200	310	600	340	295	265	5	24	8-φ22	1090
DN250	350	730	395	350	320	5	26	12-φ22	1256
DN300	350	850	445	400	368	5	26	12-φ22	1520
