电动智能型调节阀 产品说明
电动智能型调节阀是由电动智能型执行器和调节阀阀体组成，智能型电动执行机构结构紧凑，重量轻，体积小。它采用直流无刷电机以及齿轮箱减速，具有高效率，噪音低。后还采用电动机里面的霍尔传感器来检测位置，具有控制精度高，寿命长，简化了机槭结构。电气控制部分采用模块化设计，由驱动单元，控制单元，液晶显示单元，非侵人式的触摸按键单元组成，具有操作简单，调试方便，接线方便。转矩控制以及行程限位都通过电子电路来实现，从而 实现无需开盖调试。
电动智能型调节阀 技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 允许压差(MPa) | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.2 | 0.1 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 阀盖形式 | 标准型(-17～+250℃)、伸长I型(+250～+450℃)、伸长II型(-45-100℃)、伸长II型(-100-196℃)、波纹管密封型(成型式或焊接式) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 单座柱塞型阀芯 | |||||||||||||
| 流量特性 | 直线性、等百分比 | |||||||||||||
| 配置执行器类别 | 2SB型电动智能型执行器 | |||||||||||||
| 执行器参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | |||||||||||||
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手轮 | ||||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||||
电动智能型调节阀 零部件参数
| 零部件 | 材质 | |||
|---|---|---|---|---|
| 阀体 | WCB | CF8 | CF8M | CF3M |
| 阀座 | 304 | 304 | 316 | 316L |
| 垫片 | PTFE/金属石墨垫片 | |||
| 阀芯 | 304 | 304 | 316 | 316L |
| 导向套 | 304 | 304 | 316 | 316L |
| 阀盖 | WCB | CF8 | CF8M | CF3M |
| 阀杆 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
电动智能型调节阀 性能参数
| 项目 | 指标值 | ||
|---|---|---|---|
| 基本误差% | 配3810L±2.0； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 30：1 | ||

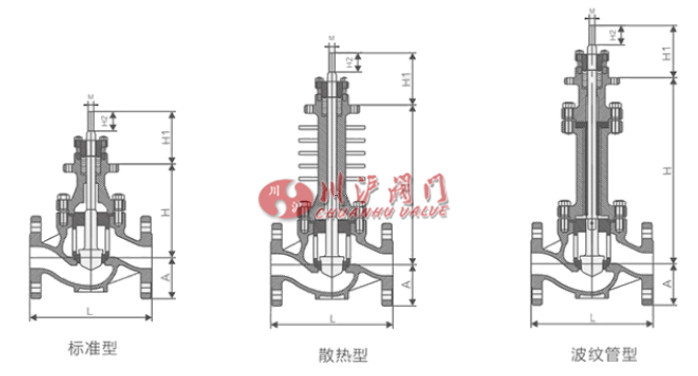

电动智能型调节阀 结构尺寸图
电动智能型调节阀 连接尺寸
| 公称通径 DN |
结构长度L | 高度H | H1 | H2 | A | M | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN16/25 (150lb) |
PN40 (300lb) |
PN63 (600lb) |
标准型 | 伸长I型 (散热片式) |
伸长II型 (低温式) |
波纹管型 | |||||
| DN15/20 | 184 | 194 | 206 | 130 | 240 | 300 | 270 | 95 | 35 | 52.5 | M12*1.25 |
| DN25 | 184 | 197 | 210 | 140 | 250 | 310 | 280 | 95 | 35 | 57.5 | |
| DN32 | 200 | 210 | 220 | 155 | 265 | 325 | 295 | 95 | 35 | 70 | |
| DN40 | 222 | 235 | 251 | 170 | 280 | 340 | 340 | 95 | 35 | 75 | |
| DN50 | 254 | 267 | 286 | 180 | 290 | 350 | 350 | 95 | 35 | 82.5 | |
| DN65 | 276 | 292 | 311 | 220 | 350 | 410 | 475 | 110 | 45 | 92.5 | M16*1.5 |
| DN80 | 298 | 317 | 337 | 230 | 360 | 420 | 485 | 110 | 45 | 100 | |
| DN100 | 352 | 368 | 394 | 245 | 375 | 435 | 500 | 110 | 45 | 117.5 | |
| DN125 | 410 | 425 | 440 | 295 | 455 | 525 | 645 | 135 | 55 | 140 | M20*1.5 |
| DN150 | 451 | 473 | 508 | 325 | 485 | 555 | 675 | 135 | 55 | 160 | |
| DN200 | 600 | 600 | 650 | 385 | 545 | 615 | 735 | 135 | 55 | 210 | |
| DN250 | 673 | 708 | 752 | 470 | 650 | 725 | 950 | 170 | 60 | 260 | M24*1.5 |

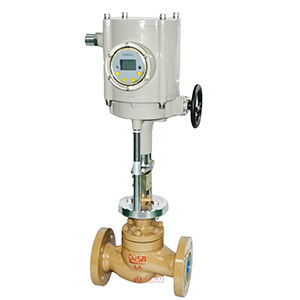

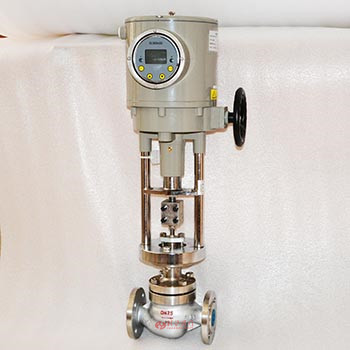

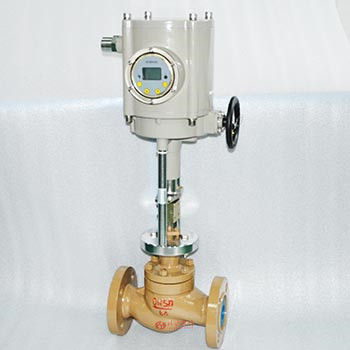

电动智能型调节阀 图片
