气动小流量调节阀 | ZJSW

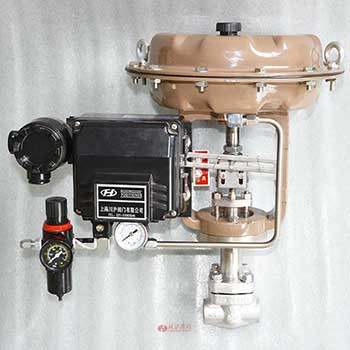

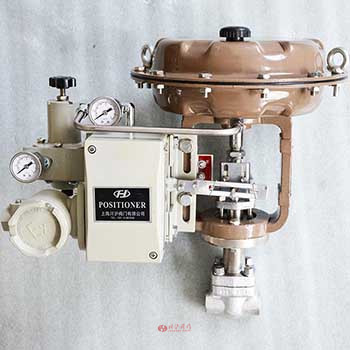

气动小流量调节阀图片

气动小流量调节阀 产品说明
气动小流量调节阀,是由我公司专业针对小流量工况自主研发的一款产品。它由气动薄膜执行器及微小流量调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。气动微小流量调节阀阀芯为柱塞型结构,与普通单座阀相比具有性能稳定,调节精度高,气动小流量调节阀调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生。

气动小流量调节阀 技术参数
公称通径(DN) G3/8"、1/2"、G3/4"、G1"
阀座直径(dn) 1.5 2 3 4 5 6 7 8 9 10 11 12 15
额定流量系数KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
允许压差(MPa) ≤公称压力
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性 等百分比、直线性
配用执行器型号 ZHA/B-11
额定行程(mm) 8 10 12
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式
气动小流量调节阀 零部件参数
零部件 材质
阀体 WCB 304 316 316L
垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
阀座 304 304 316 316L
阀芯 304 304 316 316L
阀盖 WCB 304 316 316L
阀杆 304 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
填料压盖 WCB 304 316 316L
气动小流量调节阀 性能参数
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

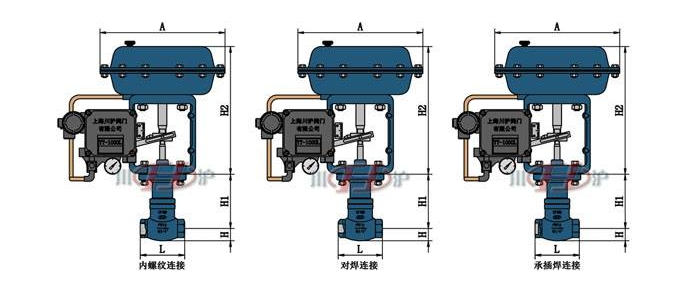

气动小流量调节阀 结构尺寸图

气动小流量调节阀结构图

气动小流量调节阀 连接尺寸
公称通径DN 阀座直径dn L H H1 H2 A
G3/8" 1.5~15 95 30 130 350 230
G1/2" 1.5~15 95 30 130 350 230
G3/4" 1.5~15 110 30 130 350 230
G1" 1.5~15 110 30 130 350 230

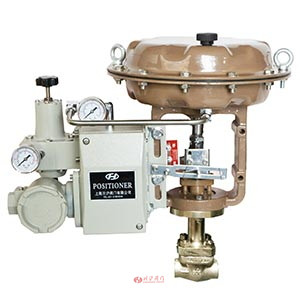

气动小流量调节阀 图片

气动小流量调节阀图片 气动小流量调节阀图片
