气动双座调节阀 | ZJSN

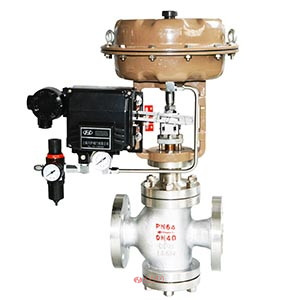

气动双座调节阀图片

气动双座调节阀产品说明

气动薄膜双座调节阀双导向结构配用多弹簧执行机构。气动薄膜双座调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。气动薄膜双座调节阀广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。气动薄膜双座调节阀特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。气动双座调节阀广泛应用于石油、化工、制药、冶金、电站等工业控制部门，主要控制气体、液体、蒸汽等介质。

气动双座调节阀技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线	10	12.5	19.5	30.5	48.4	76	125	195	305	484	760	1000	1600
额定流量系数(KV)	等百分	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允许压差(MPa)		≤ 公称压力
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
配用执行器型号		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
流量特性		直线性、等百分比
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		双座柱塞导向型阀芯
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)

气动双座调节阀零部件参数

零部件	材质
阀体	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
阀座	304	304	316	316L
阀芯	304	304	316	316L
垫片	PTFE、金属石墨缠绕垫片
阀盖	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
密封填料	PTFE、柔性石墨、对位聚苯
填料压盖	304	304	316	316L

气动双座调节阀性能参数

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			3.0	1.0
死区%			3.0	0.4
始终点偏差%	气开	始点	±2.5	±1.0
	气开	始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
	气关	终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

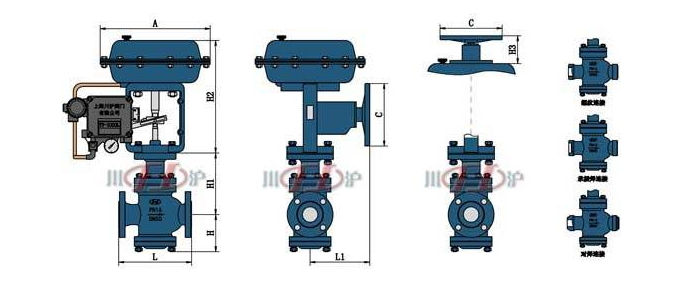

气动双座调节阀结构尺寸图

气动双座调节阀结构图

气动双座调节阀连接尺寸

公称通径 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	805
	PN64	200	210	235	265	295	320	370	440	475	570	750	820
H	PN16/25	117	120	139	144	188	208	220	268	278	320	441	503
	PN40	124	128	145	150	195	220	230	280	290	335	465	528
	PN64	130	135	155	170	205	240	255	295	310	360	480	550
H1		165	185	185	205	245	255	270	335	365	430	560	680
H2		298	298	298	298	380	380	380	510	510	510	650	650
H3		177	177	177	177	182	182	182	182	182	218	218	218
L1		280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	270	270	270	320	320	320	400	400

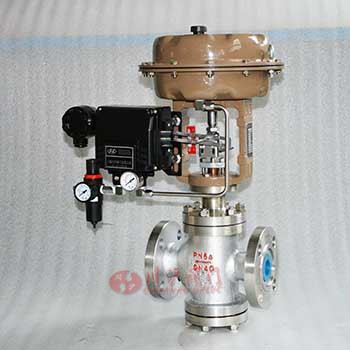

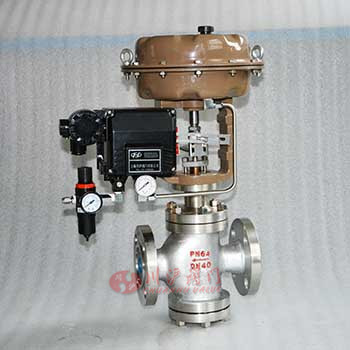

气动双座调节阀图片
