气动保温调节阀 | ZJSP/M-BW

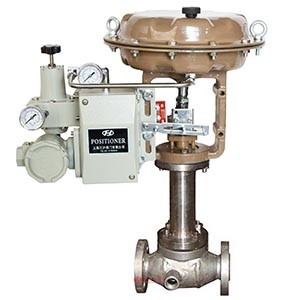

气动保温调节阀图片

气动保温调节阀产品说明

气动保温调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。夹套保温气动调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹磁装置，使工艺过程按要求进行下去。气动保温调节阀的泄漏符合ANSI B16.104标准。夹套保温气动调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。

气动保温调节阀技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	150
阀座直径(dn)		20	25	32	40	50	65	80	100	150
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	440
额定流量系数(KV)	套筒	6.3	10	16	25	40	63	100	160	360
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
允许压差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.1
公称压力(MPa)		1.6、2.5、4.0、6.4
额定行程(mm)		16			25		40			60
配用执行器型号		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
阀体材质		碳钢（WCB、WCC）、不锈钢（CF8、CF8M、CF3、CF3M、双相不锈钢2520）

气动保温调节阀零部件参数

阀体	WCB	304	316	316L
垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
阀座/套筒	304	304	316	316L
阀芯	304	304	316	316L
导向套/并帽	304	304	316	316L
中垫	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
阀盖	WCB	304	316	316L
阀杆	304	304	316	316L
保温夹套	25	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
螺栓	25	不锈钢	不锈钢	不锈钢
填料压盖	WCB	304	316	316L

气动保温调节阀性能参数

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			3.0	1.0
死区%			3.0	0.4
始终点偏差%	气开	始点	±2.5	±1.0
	气开	始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
	气关	终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1
