气动波纹管调节阀 | ZJSP/M-BWG
气动波纹管调节阀 产品说明
气动薄膜波纹管调节阀是在气动单座(套筒)调节阀的基础上加装波纹管来进行密封的，阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。调节阀的泄漏量符合ANSI B16.104标准。 气动波纹管调节阀上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另外气动波纹管密封调节阀也可用在真空的场合。
气动波纹管调节阀 技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允许压差(MPa) | 单座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
| 流量特性 | 等百分比、直线型 | |||||||||||||
| 阀盖形式 | 波纹管密封型-40～+350℃ | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 单座式、套筒式 | |||||||||||||
气动波纹管调节阀 零部件参数
| 零部件 | 材质 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304 | 316 | 316L |
| 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
阀座 / 套筒 |
304 | 304 | 316 | 316L |
| 阀芯 | 304 | 304 | 316 | 316L |
| 导向套/并帽 | 304 | 304 | 316 | 316L |
| 中垫 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 阀盖 | WCB | 304 | 316 | 316L |
| 阀杆 | 304 | 304 | 316 | 316L |
| 波纹管 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 填料压盖 | WCB | 304 | 316 | 316L |
气动波纹管调节阀 性能参数
| 项目 | 不带定位器 | 带定位器 | ||
|---|---|---|---|---|
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||

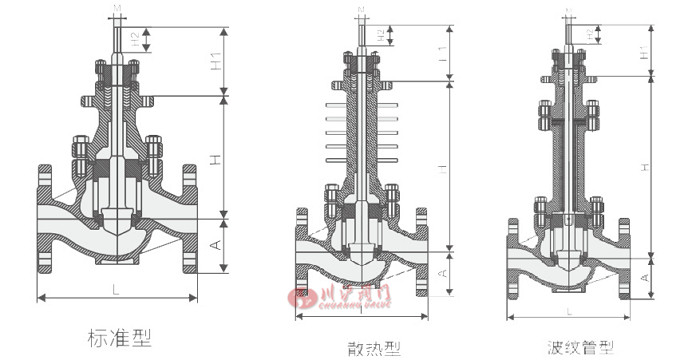

气动波纹管调节阀 结构尺寸图
气动波纹管调节阀 连接尺寸
| 公称 通径 DN |
结构长度L | 高度H | H1 | H2 | A | M | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN16/25 (150Lb) | PN40 (300Lb) |
PN63 (600Lb) |
标准型 | 散热型 | 低温型 | 波纹管型 | |||||
| 15/20 | 184 | 194 | 206 | 130 | 240 | 300 | 270 | 95 | 35 | 52.5 | M12 x 1.25 |
| 25 | 184 | 197 | 210 | 140 | 250 | 310 | 280 | 95 | 35 | 57.5 | |
| 32 | 200 | 210 | 220 | 155 | 265 | 325 | 295 | 95 | 35 | 70 | |
| 40 | 222 | 235 | 251 | 170 | 280 | 340 | 340 | 95 | 35 | 75 | |
| 50 | 254 | 267 | 286 | 1S0 | 290 | 350 | 350 | 95 | 35 | 82.5 | |
| 65 | 276 | 292 | 311 | 220 | 350 | 410 | 475 | 110 | 45 | 92.5 | M16 x1.5 |
| 80 | 298 | 317 | 337 | 230 | 360 | 420 | 485 | 110 | 45 | 100 | |
| 100 | 352 | 368 | 39d | 245 | 375 | 435 | 500 | 110 | 45 | 117.5 | |
| 125 | 410 | A25 | 440 | 295 | 455 | 525 | 645 | 135 | 55 | 140 | M20 x 1.5 |
| 150 | 451 | 473 | 508 | 325 | 485 | 555 | 675 | 135 | 55 | 160 | |
| 200 | 600 | 600 | 650 | 385 | 545 | 615 | 735 | 135 | 55 | 210 | |
| 250 | 673 | 708 | 752 | 470 | 650 | 725 | 950 | 170 | 60 | 260 | M24 x 1.5 |

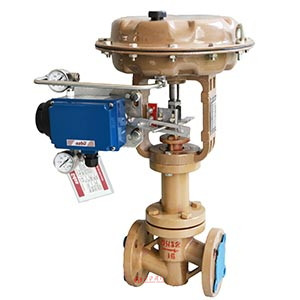

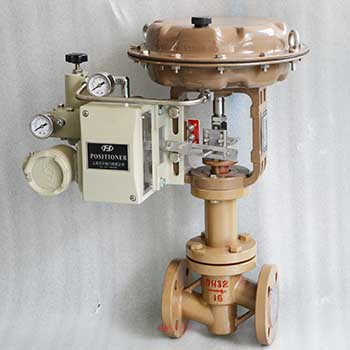

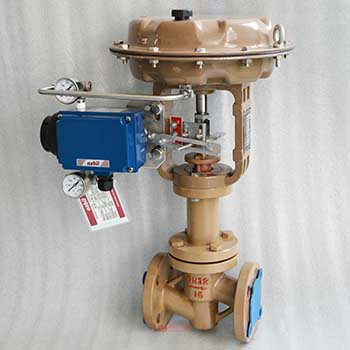

气动波纹管调节阀 图片
