气动调节蝶阀 | CHD671X

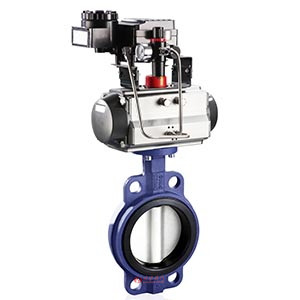

气动调节蝶阀 产品图片

气动调节蝶阀 产品说明
气动调节蝶阀是由气动执行器和软密封对夹蝶阀、阀门定位器组成,控制系统输出控制信号4-20mA,阀门定位器接收4-20mA信号,来控制阀门开度的大小,实现对介质的流量、压力等调节。
气动对夹蝶阀是中线软密封蝶阀是管线优先选用的常规蝶阀,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。气动蝶阀既可作切断介质用,又可作调节介质的流量用。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况。适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。

气动调节蝶阀 性能参数
公称通径DN(mm) 50~1200
公称压力 PN1.0、1.6、2.5MPa
连接形式 对夹式
阀板形式 垂直板式
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关型(开关两位控制)、调节型(4~20mA控制)
气动调节蝶阀 材质说明
零件名称 材料名称
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性石墨

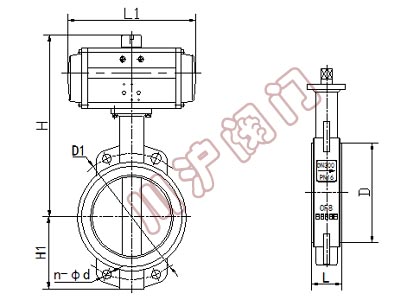

气动调节蝶阀 结构尺寸图

气动调节蝶阀 结构图

气动调节蝶阀 连接尺寸
公称通径 外形尺寸 连接尺寸
L L1 H H1 D D1 n-Φd
50 43 141 269 68 52.9 125 4-18
65 46 159 283 75 64.5 145 4-18
80 46 159 289 93 78.8 160 4-18
100 52 211 320 104 10.4 180 8-18
125 56 248 351 118 123.3 210 8-18
150 56 269 380 133 155.6 240 8-22
200 60 345 435 165 202.5 295 8-22
250 68 409 509 197 250.5 350 12-22
300 78 438 597 224 301.6 400 12-22
350 78 550 653 267 333.3 460 16-22
400 102 550 720 309 389.6 515 16-26
450 114 600 772 328 440.51 565 20-26
500 127 633 867 361 491.5 620 20-26
600 154 730 998 459 592.5 725 20-30
700 165 1230 1116 520 695 840 24-30
800 190 1430 1330 591 794.7 950 24-33
