气动角式调节阀 | ZJSJ

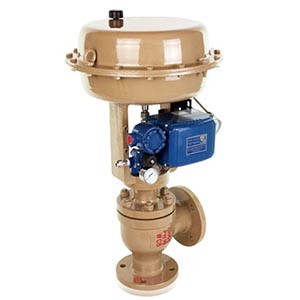

气动角式调节阀图片

气动角式调节阀 产品说明
气动角式调节阀是由气动多弹簧薄膜执行机构和角形调节阀组成,气动薄膜角型调节阀广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。气动薄膜角型调节阀特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节,可避免结焦、堵塞,便于自净与清洗的场合。
本系列产品有常温型、调节切断型、波纹管密封型、高温型、夹套保温型等多种系列。产品公称压力等级有PN10、16、 25、64、100;阀体口径范围DN20-DN200。泄露等级有Ⅳ或Ⅵ 级。适用流体温度由-200℃-+560℃范围内多种档次,流量特性为线形或等百分比。多种规格可供选择。

气动角式调节阀 技术参数
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线性 6.9 11 17.6 27.5 44 69 100 176 275 440 690 875 1250
等百分 6.3 10 15 25 40 64 100 160 250 400 630 850 1180
允许压差(MPa) 6.4 6.4 5.0 2.8 1.7 1.7 1.0 6.0 4.8 3.3 1.8 1.5 0.8
额定行程(mm) 16 25 40 60 100
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
压盖型式 螺栓压紧式
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
气动角式调节阀 零部件参数
零部件 材质
阀体 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
阀座 304 304 316 316L
阀芯 304 304 316 316L
垫片 PTFE、金属石墨缠绕垫片
阀盖 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、对位聚苯
填料压盖 304 304 316 316L
气动角式调节阀 性能参数
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

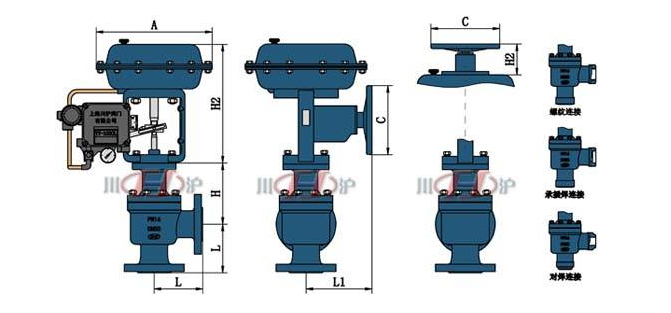

气动角式调节阀 结构尺寸图

气动角式调节阀结构图

气动角式调节阀 连接尺寸
公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 95 100 105 115 125 145 155 175 200 225 275
PN40 95 100 105 115 125 145 155 175 200 225 275
PN64 115 115 130 130 150 170 190 215 250 275 325
H PN16/25 119 119 122 140 157 169 179 200 230 250 304
PN40 123 123 134 152 157 191 201 216 240 270 325
PN64 135 135 142 160 177 196 206 227 257 277 331
H1 298 298 298 298 298 380 380 380 510 510 510
H2 180 180 180 180 180 236 236 236 310 310 310
L1 280 280 280 280 280 350 350 350 475 475 475
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320

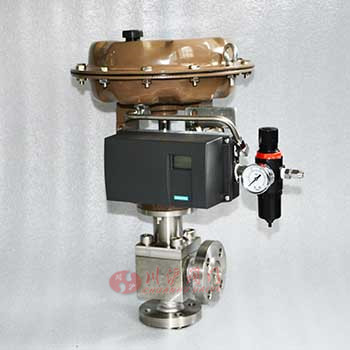

气动角式调节阀图片

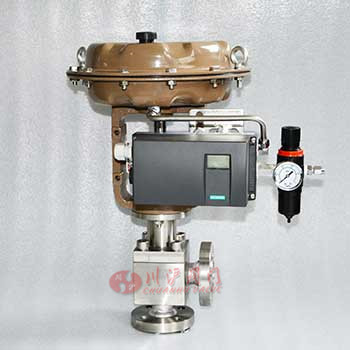

气动角式调节阀图片 气动角式调节阀图片
