气动高温调节阀 | ZJSP/M-GW

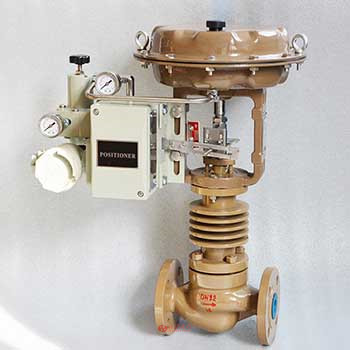

气动高温调节阀图片

气动高温调节阀 产品说明
气动高温调节阀是由气动多弹簧薄膜执行机构和调节阀带高温散热片组成，适用于介质温度高于250摄氏度的场合，气动高温调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。
气动高温调节阀广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。 气动高温调节阀特别适用于允许泄露量小、阀前后压差不大及温度较高的场合。

气动高温调节阀 技术参数
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 等百分比、直线型
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、套筒式
阀盖形式 高温型(+250～+450℃)
气动高温调节阀 零部件参数
零部件 材质
阀体 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
阀座 304 304 316 316L
阀芯 304 304 316 316L
垫片 PTFE、金属石墨缠绕垫片
阀盖 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、对位聚苯
填料压盖 304 304 316 316L
气动高温调节阀 性能参数
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1

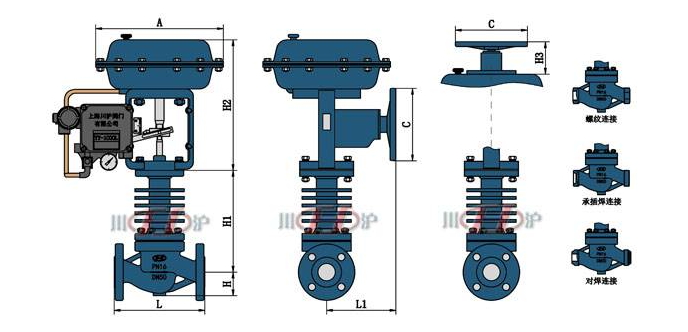

气动高温调节阀 结构尺寸图

气动高温调节阀结构图

气动高温调节阀 连接尺寸
公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 550 640 880
PN40 194 197 200 235 267 292 317 368 425 473 640 760 910
PN64 206 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 370 396 428 428 436 415 464 507 690 840 632 725 882
H2 298 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 220 270 270 270 320 320 320 400 400

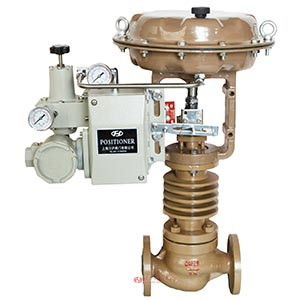

气动高温调节阀图片
