气动套筒调节阀 | ZJSM

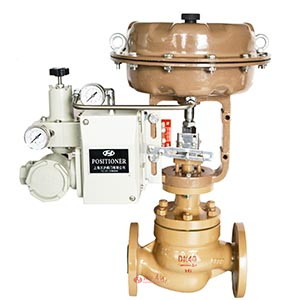

气动套筒调节阀图片

气动套筒调节阀产品说明

气动套筒调节阀是由气动多弹簧薄膜执行机构和套筒阀组成，套筒阀由于阀芯采用了套筒平衡式结构的因而阀杆上不平衡力很小，稳定性好，适用于阀两端压差较高的场合。由于阀芯凹于套筒的侧导向，受涡流冲击所产生的振动被减弱。故具有噪音低、空化作用小、寿命长等优点。广泛应用与精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于流量大、压差大、泄漏量要求不高的场合。

气动套筒调节阀技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
额定流量系数(KV)	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差(MPa)		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
配用执行器型号		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		平衡式阀芯(套筒导向)
流量特性		直线性、等百分比

气动套筒调节阀零部件参数

零部件	材质
阀体	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
阀座	304	304	316	316L
阀芯	304	304	316	316L
垫片	PTFE、金属石墨缠绕垫片
阀盖	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
密封填料	PTFE、柔性石墨、对位聚苯
填料压盖	304	304	316	316L

气动套筒调节阀性能参数

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			3.0	1.0
死区%			3.0	0.4
始终点偏差%	气开	始点	±2.5	±1.0
	气开	始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
	气关	终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

气动套筒调节阀结构尺寸图

气动套筒调节阀结构图

气动套筒调节阀连接尺寸

公称通径 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	650	740
	PN40	194	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2		298	298	298	298	298	380	380	380	510	510	510	650	650
H3		180	180	180	180	180	236	236	236	310	310	310	380	380
L1		280	280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	220	270	270	270	320	320	320	400	400

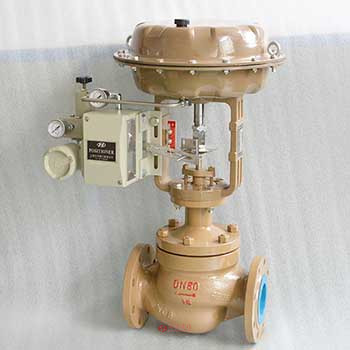

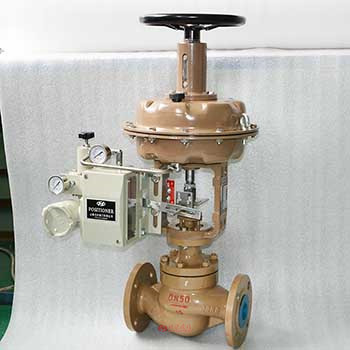

气动套筒调节阀图片
