气动真空球阀 | GUQ

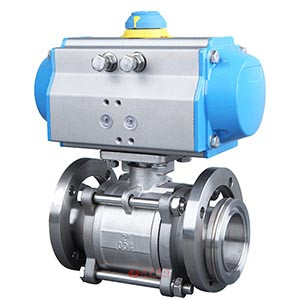

气动真空球阀图片

气动真空球阀 产品说明
气动真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。气动高真空球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
　　球阀是一种重要的阀类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

气动真空球阀 性能参数
泄漏率 1.3×10-9Pa.M3/S；
压力范围 5×10-7Pa～0.6Mpa
工作温度 -30℃～+232℃
气源压力 .4～0.6 Mpa
工作介质 水、蒸气、酸、碱
安装位置 任意

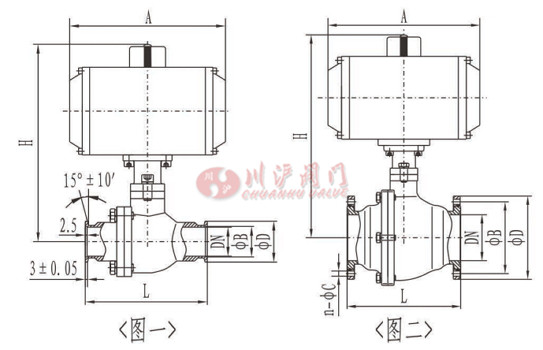

气动真空球阀 结构尺寸图

气动真空球阀结构图

气动真空球阀 连接尺寸

（图一）快卸法兰（KF）连接及外形尺寸（GB4982）

型号 通径
(DN)		 ΦD ΦB H L A
GUD-10/KF 10 30 12.2 185 92 146
GUD-16/KF 16 30 17.2 186 100 146
GUD-25/KF 25 40 26.2 201 114 168
GUD-40/KF 40 55 41,2 277 165 260
GUD-50/KF 50 75 52.2 286 175 268

（图二）活套法兰连接及外形尺寸（GB/T6070）

型号 通径
(DN)		 ΦD ΦB H L A n-ΦC
GUD-10 10 55 40 185 92 146 4-6.5
GUD-16 16 60 45 186 100 146
GUD-20 20 65 50 200 114 168
GUD-25 25 70 55 201 114 168
GUD-32 32 90 70 219 140 204 4-9
GUD-40 40 100 80 277 165 260
GUD-50 50 110 90 286 175 268
GUD-63 63 130 110 310 186 268
GUD-80 80 145 125 320 198 298 8-9
GUD-100 100 165 145 387 220 298
GUD-125 125 200 175 415 266 458 8-11
GUD-1B0 150 225 200 435 296 525
GUD-200 200 285 260 512 390 602 12-12

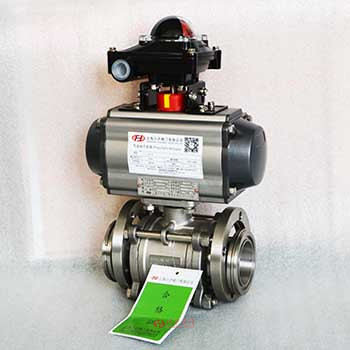

气动真空球阀图片
