气动两片式球阀 | CHQ611F

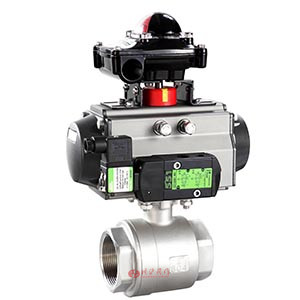

气动两片式球阀 产品图片

气动两片式球阀 产品说明
气动两片式球阀是由气动执行器、两片式内螺纹球阀组成,可选配电磁阀换向阀用于切断管道中介质,也可以选配角行程阀门定位器用来改变介质的压力、温度和流量的大小。
气动两片式球阀是一种转角90°的旋转类球阀,具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动两片式球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。
  球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

气动两片式球阀 性能参数
公称通径 DN(mm) 6-100
公称压力 PN(MPa) 1.6
公称压力 PS(MPa) 强度试验 2.4
密封试验 1.8
材料 材料代号 C P R
主要零件 阀体 WCB CF8 304 CF8M 316
球体 WCB CF8 304 CF8M 316i
阀杆 2Cr13 0Cr18Ni9Ti 0Cr17NiMo2
密封圈 增强聚四氟乙烯 对位聚苯
填料 聚四氟乙烯 柔性石墨
适用工况 适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -28 ℃ -300 ℃
气动装置 型号 OBD 系列
气源压力 0.4-0.7MPa
执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
GBT/12238 Gb12221 / GB/T13927 GB13927

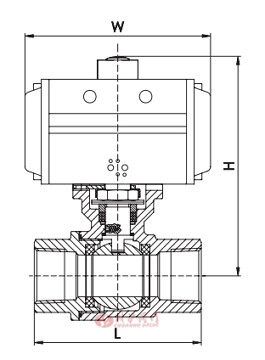

气动法兰塑料球阀 结构尺寸图

气动法兰塑料球阀结构图

气动法兰塑料球阀 连接尺寸
DN 15 20 25 32 40 50 65 80 100
L 75 80 90 110 120 140 185 205 240
H 133 149 162 180 228 244 275 297 344
W 140.5 140.5 140.5 158.5 210.5 247.5 268.5 315 345
