气动三通调节球阀 | CHQ644F\CHQ645F

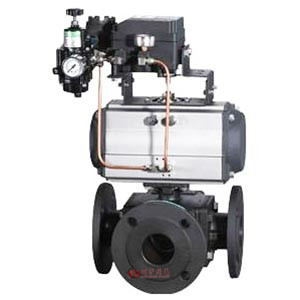

气动三通调节球阀图片

气动三通调节球阀产品说明

气动三通调节球阀是由角行程气动执行机构、三通法兰球阀和阀门定位器组成。控制信号4-20mA(可选配输出信号4-20mA或带HART协议等)，根据管道中不同的介质选用四氟密封（≤150℃）、PPL密封（≤250℃）或金属密封（≤425℃）。气动三通调节球阀分"T"型三通球阀和"L"型三通球阀，具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。气动内螺纹三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
　　球阀是一种重要的阀类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

气动三通调节球阀性能参数

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
允许压差(MPa)	≤公称压力
动作范围	0～90°
阀体形式	二段分体式铸造阀体
阀盖形式	整体式
压盖型式	螺栓压紧式
密封填料	聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式	法兰式、螺纹式(适用于1/2"～2")
阀芯形式	三通球型阀芯
流量特性	近似快开特性
泄露量Q	软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%
配置执行机构	可配GT、AT、AR、AW系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制

气动三通调节球阀连接尺寸

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

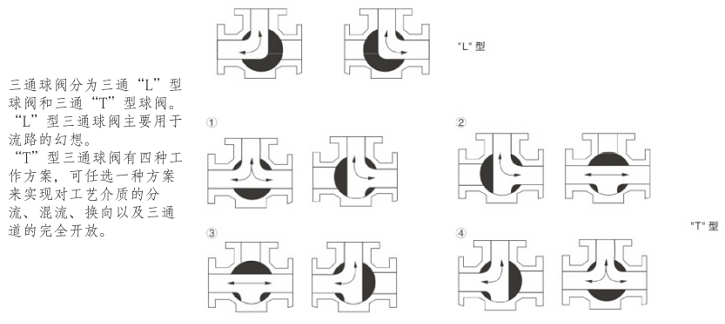

气动三通调节球阀流向图

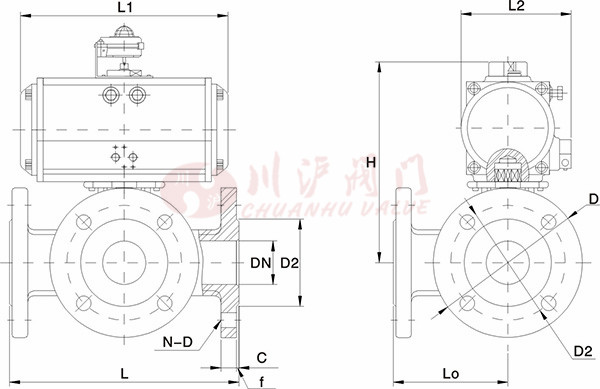

气动三通调节球阀结构尺寸图

气动三通调节球阀结构图

气动三通调节球阀连接尺寸

主要外形尺寸mm-PN16（16bar）
公称通径 DN	外形尺寸mm					连接尺寸mm						执行器型号
公称通径 DN	L	L0	L1	L2	H	D	D1	D2	C	f	N-D	执行器型号
15	150	72	141/159	71/83	204/235	95	65	46	14	2	4-14	AT-D-50/AT-S-63
20	160	80	159/211	83/95	240/252	105	75	56	16	2	4-14	AT-D-63/AT-S-75
25	180	90	211/248	95/107	257/265	115	85	65	16	2	4-14	AT-D-75/AT-S-88
32	200	100	211/248	95/107	277/312	140	100	76	18	3	4-18	AT-D-75/AT-S-88
40	220	110	248/269	107/123	292/317	150	110	84	18	3	4-18	AT-D-88/AT-S-100
50	240	120	248/345	107/152	325/347	165	125	99	20	3	4-18	AT-D-88/AT-S-125
65	260	130	315/409	141/172	357/389	185	145	118	20	3	4-18	AT-D-115/AT-S-145
80	280	140	345/409	152/172	368/400	200	160	132	20	3	8-18	AT-D-125/AT-S-145
100	320	160	409/550	172/215	410/498	220	180	156	22	3	8-18	AT-D-145/AT-S-160
125	400	190	438/600	187/240	470/538	250	210	184	22	3	8-18	AT-D-160/AT-S-210
150	440	220	550/633	215/262	556/591	285	240	211	24	3	8-22	AT-D-190/AT-S-240
200	550	260	600/730	210/330	648/687	340	295	266	24	3	12-22	AT-D-210/AT-S-270

主要外形尺寸mm-PN25（25bar）
公称通径 DN	外形尺寸mm					连接尺寸mm						执行器型号
公称通径 DN	L	L0	L1	L2	H	D	D1	D2	C	f	N-D	执行器型号
15	150	72	159/211	83/95	235/247	95	65	46	14	2	4-14	AT-D-63/AT-S-75
20	160	80	211/248	95/107	252/260	105	75	56	16	2	4-14	AT-D-75/AT-S-88
25	180	90	248/269	107/123	265/289	115	85	65	16	2	4-14	AT-D-88/AT-S-100
32	200	100	248/315	107/141	287/312	140	100	76	18	3	4-18	AT-D-88/AT-S-115
40	220	110	269/409	123/152	317/339	150	110	84	18	3	4-18	AT-D-100/AT-S-125
50	240	120	345/345	123/152	325/347	165	125	99	20	3	4-18	AT-D-100/AT-S-125
65	260	130	269/345	141/172	357/389	185	145	118	22	3	4-18	AT-D-115/AT-S-145
80	280	140	315/438	152/187	400/425	200	160	132	24	3	8-18	AT-D-125/AT-S-160
100	320	160	409/550	172/215	443/531	235	190	156	24	3	8-22	AT-D-145/AT-S-190
125	400	190	438/600	187/240	548/583	270	220	184	26	3	8-26	AT-D-160/AT-S-210
150	440	220	550/633	215/262	628/665	300	250	211	28	3	8-26	AT-D-190/AT-S-240
200	550	260	600/730	210/330	695/744	360	310	274	30	3	12-22	AT-D-210/AT-S-270

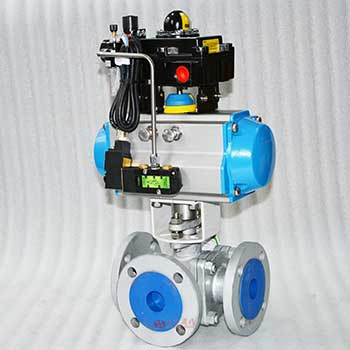

气动三通调节球阀图片

气动三通调节球阀
