气动塑料球阀 | CHQ611F

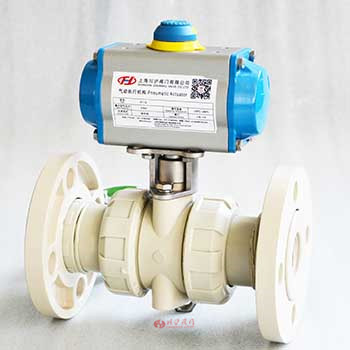

气动塑料球阀图片

气动塑料球阀产品说明

气动塑料球阀材质有PVC、UPVC、PP、PTFE等塑料材质，具有结构紧凑、耐磨损、容易拆卸、方便维修等优点，阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
　　球阀是一种重要的阀类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

气动塑料球阀性能参数

公称通径DN(mm)	15	20	25	32	40	50	65	80	100
公称压力(MPa)	PN1.0-1.6MPa
连接方式	法兰、螺纹、由令
阀体结构	一体、三通L、三通T
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP
密封材质	PTFE
适用温度	0～+60℃
适用介质	PVC兼容的食品工业化学溶剂
配置执行机构	可配GT、AT、ST系列单双作用气动执行机构
控制方式	开关两位控制、4～20mA模拟量信号控制

气动塑料球阀连接尺寸

轴	聚氯乙烯 PVC
O环	三元乙丙橡胶 EPDM
环型螺母	聚氯乙烯 PVC
阀体	聚氯乙烯 PVC
端口	聚氯乙烯 PVC
O环	三元乙丙橡胶 EPDM
球体密封	聚四氟乙烯 PTFE
球体	聚氯乙烯 PVC
O环	三元乙丙橡胶 EPDM
球体密封支架	聚氯乙烯 PVC
环 Ring	聚氯乙烯 PVC

气动塑料球阀结构尺寸图

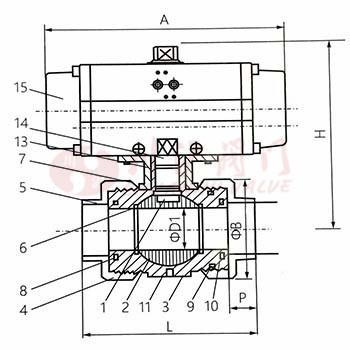

气动塑料球阀结构图

气动塑料球阀连接尺寸

公称通径	D	D1	D2	L			H	H1	T	n-O	支架中心孔距	轴尺寸	配气动执行器
DN(mm)	D	D1	D2	承插	丝口	法兰	H	H1	T	n-O	支架中心孔距	轴尺寸	双作用	单作用
15	20	65	95	112	112	164	155	40	14	4-14	36/55	9*9	32	63
20	25	75	105	130	130	182	160	40	16	4-14	36/50	9*9	32	63
25	32	85	115	144	144	210	165	41	16	4-14	36/50	11*11	52	75
32	40	100	135	168	168	233	190	43	16	4-18	50/70	11*11
40	50	110	145	173	173	247	200	43	16	4-18	50/70	11*11
50	63	125	160	204	204	290	225	47	18	4-18	50/70	11*11	63	83
65	75	'145	180	275	275	370	280	50	22	4-18	70	14*14	63	83
80	90	160	195	300	300	415	310	60	25	8-18	70	14*14	75	92
100	110	180	215	330 !	330	460	370	78	25	8-18	70	17*17	83	92

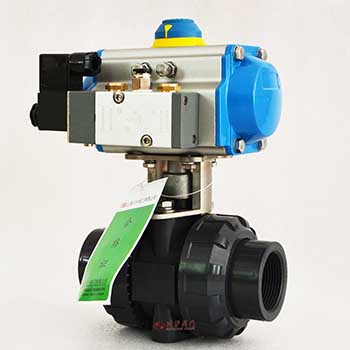

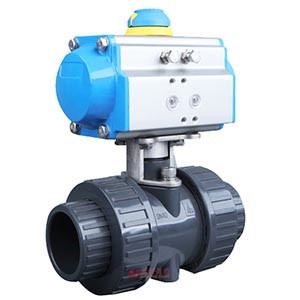

气动塑料球阀图片
