气动高压球阀 | CHQ641N

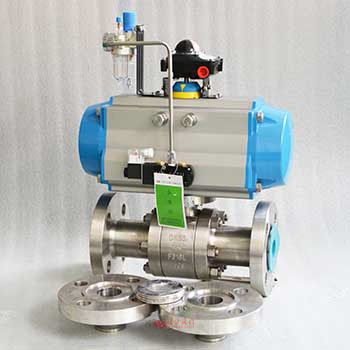

气动高压球阀图片

气动高压球阀 产品说明
气动高压球阀由锻钢高压阀体及活塞式气动执行器组成。主要适用于 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。气动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
　　球阀是一种重要的阀类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

气动高压球阀 性能参数
阀体形式 三段式锻造阀体
公称通径 DN15～300mm、1/2"～12"
公称压力 国标PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美标ANSI 150、300、600、900LB
法兰标准 ANSI、GB、JB、HG等
连接形式 法兰式、焊接式、螺纹式(适用于PN10MPa以内)
阀盖形式 整体式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
气动高压球阀 材质说明
零件名称 材料
阀体、阀盖 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
球体 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
阀座密封圈 PTFE、碳素纤维＋PTFE、对位聚苯
螺柱、螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
密封填料 Ｖ型PTFE、柔性石墨
气动高压球阀 结构尺寸图

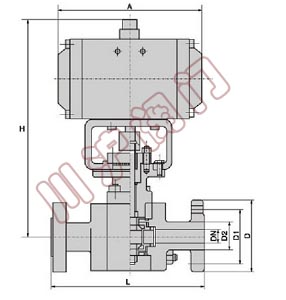

气动高压球阀 结构图

气动高压球阀 连接尺寸
公称通径

DN(mm)		 尺寸（mm）
L D D1 D2 Z-Φd A H
16MPa
10 210 95 60 18 3-18 560 500
15 230 95 60 20 3-18 560 600
20 240 105 68 28 3-18 820 630
25 260 105 68 28 3-18 820 630
32 300 115 80 38 4-18 820 630
40 350 165 115 48 6-26 900 890
50 400 165 115 58 6-26 900 890
65 490 200 145 74 6-29 1130 1050
80 580 225 170 94 6-33 1130 1050
100 620 260 195 115 6-36
32MPa
10 210 95 60 18 3-18 560 500
15 230 105 68 28 3-18 560 600
20 240 105 68 28 3-18 820 680
25 260 115 80 35 4-18 820 680
32 300 165 115 41 4-22 820 680
40 350 165 115 47 6-26 930 960
50 400 200 145 70 6-29 930 960
65 490 225 170 90 6-33 1130 1230
80 580 260 195 112 6-36 1130 1230

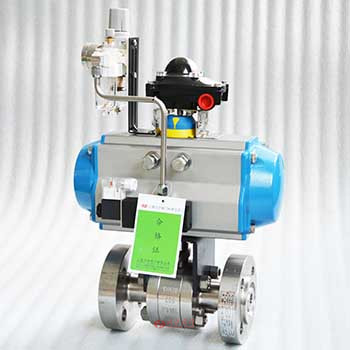

气动高压球阀 图片

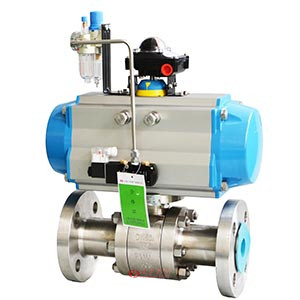

气动高压球阀图片 气动高压球阀图片
