气动衬氟球阀 | CHQ641F46
气动衬氟球阀 产品说明
气动衬氟球阀是由角行程气动执行机构和衬氟球阀组成。衬氟球阀阀体材质为碳钢或者不锈钢,内衬聚四氟乙烯,作为耐腐性阀门选择。气动衬氟球阀不仅可以在一般的液体、气体场合下使用,在强酸、强碱的工作场合中被广泛的使用。耐腐蚀球阀通过配阀门定位器,接收控制信号4-20mA,用来调节管道介质流量,也可以通过电磁换向阀来控制开关。球阀是一种重要的阀类,在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。
气动衬氟球阀 性能参数
公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
公称压力(MPa) | PN1.0、1.6MPa | |||||||||||||
泄漏量 | 软密封:零泄漏 | |||||||||||||
阀体形式 | 两段式阀体(浮动球体) | 两段式阀体(固定球体) | ||||||||||||
阀芯形式 | "O"型球形阀芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE) | |||||||||||||
连接形式 | 法兰 | |||||||||||||
可调范围 | DN15-65 | DN80-300 | ||||||||||||
250:1 | ||||||||||||||
基本误差 | 带定位器:小于全行程的±2% | |||||||||||||
死区 | 带定位器:小于全行程的2% | |||||||||||||
适用温度 | 密封面 | |||||||||||||
PTFE≤150℃ | ||||||||||||||
配置执行机构 | AT、AW系列单双作用气动执行机构 | |||||||||||||
控制方式 | 开关两位控制、4-20mA模拟量控制 |
气动衬氟球阀 材质说明
零件名称 | 材料名称 | |||
---|---|---|---|---|
阀体、阀盖 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
球体 | 2Cr13+F46 | 304+F46 | 316+F46 | 316L+F46 |
阀杆 | 2Cr13+F46 | 304+F46 | 316+F46 | 316L+F46 |
阀座密封圈 | PTFE、碳素纤维+PTFE | |||
密封填料 | 聚四氟乙烯填料 |

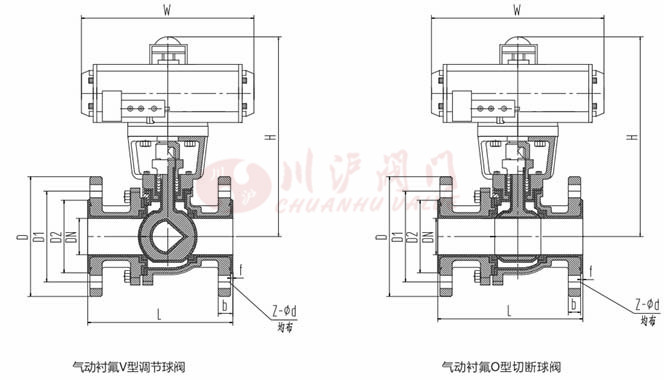

气动衬氟球阀 结构尺寸图
气动衬氟球阀 连接尺寸
公称压力1.0MPa(PN10) | |||||||||
---|---|---|---|---|---|---|---|---|---|
公称通径 | 气缸长度 | 结构长度 | 法兰连接尺寸 | 气开、气关 | |||||
W | L | D | D1 | D2 | f | b | Z-d | H | |
DN15 | 145 | 140 | 95 | 65 | 45 | 2 | 16 | 4—14 | 205 |
DN20 | 145 | 140 | 105 | 7B | 55 | 2 | 18 | 4—14 | 208 |
DN25 | 169 | 150 | 115 | 85 | 65 | 2 | 18 | 4—14 | 210 |
DN32 | 169 | 165 | 140 | 100 | 78 | 2 | 18 | 4—18 | 232 |
DN40 | 201 | 180 | 150 | 110 | 85 | 3 | 18 | 4—18 | 274 |
DNBO | 209 | 200 | 16B | 125 | 100 | 3 | 18 | 4—18 | 287 |
DN65 | 242 | 220 | 185 | 145 | 120 | 3 | 18 | 4—18 | 327 |
DN80 | 275 | 250 | 200 | 160 | 135 | 3 | 20 | 8—18 | 363 |
DN100 | 332 | 280 | 220 | 180 | 155 | 3 | 20 | 8—18 | 398 |
DN125 | 385 | 320 | 250 | 210 | 185 | 3 | 22 | 8—18 | 432 |
DN150 | 450 | 360 | 285 | 240 | 210 | 3 | 22 | 8—22 | 475 |
DN200 | 562 | 400 | 340 | 295 | 26B | 3 | 24 | 8—22 | 615 |
DN250 | 722 | 450 | 395 | 350 | 320 | 3 | 26 | 12—22 | 740 |
DN300 | 830 | 610 | 445 | 400 | 368 | 4 | 26 | 12—22 | 885 |
公称压力1.6MPa(PN16) | |||||||||
---|---|---|---|---|---|---|---|---|---|
公称通径 | 气缸长度 | 结构长度 | 法兰连接尺寸 | 气开、气关 | |||||
W | L | D | D1 | D2 | f | b | Z-d | H | |
DN15 | 145 | 140 95 | 65 | 45 | 2 | 16 | 4—¢14 | 205 | |
DN20 | 145 | 140 | 105 | 75 | 55 | 2 | 18 | 4—014 | 208 |
DN25 | 169 | 150 | 115 | 85 | 65 | 2 | 18 | 4—014 | 210 |
DN32 | 169 | 165 | 140 | 100 | 78 | 2 | 18 | 4—018 | 232 |
DN40 | 201 | 180 | 150 | 110 | 85 | 3 | 18 | 4—018 | 274 |
DN50 | 209 | 200 | 165 | 125 | 100 | 3 | 18 | 4—018 | 287 |
DN65 | 242 | 220 | 185 | 145 | 120 | 3 | 18 | 4—018 | 327 |
DN80 | 275 | 250 | 200 | 160 | 135 | 3 | 20 | 8—018 | 363 |
DN100 | 332 | 280 | 220 | 180 | 155 | 3 | 20 | 8—018 | 398 |
DN125 | 385 | 320 | 250 | 210 | 185 | 3 | 22 | 8—¢18 | 432 |
DN150 | 450 | 360 | 285 | 240 | 210 | 3 | 22 | 8—022 | 475 |
DN200 | 562 | 400 | 340 | 295 | 265 | 3 | 24 | 12—022 | 615 |
DN250 | 722 | 450 | 405 | 355 | 320 | 3 | 26 | 12—0)26 | 740 |
DN300 | 830 | 610 | 460 | 410 | 370 | 4 | 28 | 12—¢26 | 885 |

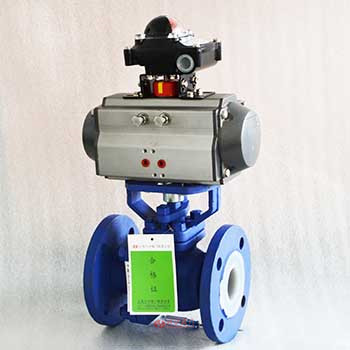

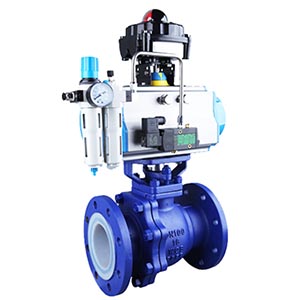

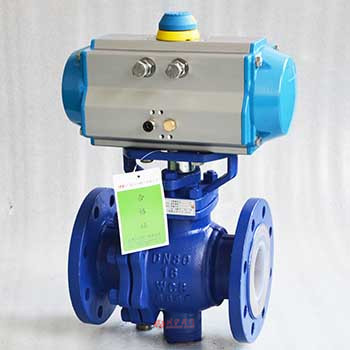

气动衬氟球阀 图片
