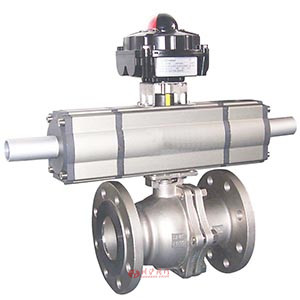

三段式气缸有二种型号0-45-90和0-90-180，在气口进气后活塞想两端运动倍两端设计有辅助活塞产生机械限制来实现中间位置的，可直接利用外面两端调节螺栓很容易调节中间位置角度，如20°、30°、50°、75°和95°、120°、130°、150°、175°等。

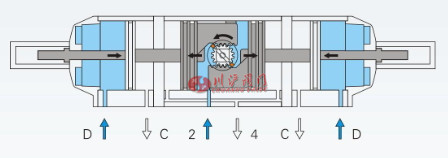

位置1（中间位置）
气源压力同时进入2口和D口，空气从4口和C口排出，2口作为内部活塞移动，D口是通过辅助活塞推杆限制内部活塞定位在预定的中间位置。

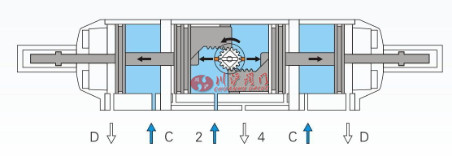

位置2（全开位置）
气源压力同时进入2口和C口，空气从4口和D口排出，2口的内部活塞继续移动，C口味解除辅助活塞推杆限制定位，使内部活塞顺利达到全开位置。

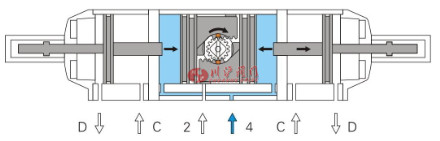

位置3（全关位置）
气源压力进入4口，空气从2口排出，内部活塞向中间方向移动到达全关位置。可提供0-45-90弹簧回位型号规格，在断气断电时或气源故障，通过弹簧迫使内部活塞回位到全关位置。
