大口径气动三通球阀 | CHAWQ644(5)F

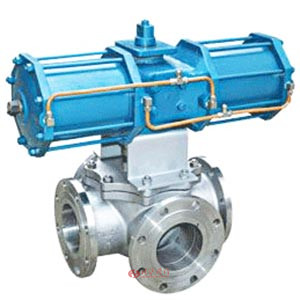

大口径气动三通球阀 产品图片

大口径气动三通球阀 产品说明
大口径气动三通球阀是由角行程气动执行机构、三通法兰球阀组成。可用于开关或者调解场合，控制信号4-20mA(可选配输出信号4-20mA或带HART协议等)，根据管道中不同的介质选用四氟密封（≤150℃）、PPL密封（≤250℃）或金属密封（≤425℃）。大口径气动三通球阀分"T"型三通球阀和"L"型三通球阀，具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。气动内螺纹三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
　　球阀是一种重要的阀类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

大口径气动三通球阀 性能参数
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
允许压差(MPa) ≤公称压力
动作范围 0～90°
阀体形式 二段分体式铸造阀体
阀盖形式 整体式
压盖型式 螺栓压紧式
密封填料 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式 法兰式、螺纹式(适用于1/2"～2")
阀芯形式 三通球型阀芯
流量特性 近似快开特性
泄露量Q 软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%
配置执行机构 可配GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制
大口径气动三通球阀 连接尺寸
零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

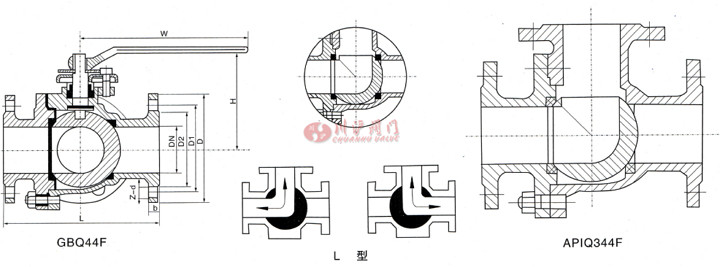

L型Q44F结构图和流向图

L型Q44F结构图和流向图

大口径气动固定式球阀 连接尺寸

国标系列主要外形连接尺寸

型号 公称通径 外型尺寸（参考值）
DN L L2 D D1 D2 b f Z-d H W
Q44F-16C
Q44F-16P
Q44F-16R		 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 220
65 260 130 180 145 120 16 3 4-18 193 240
80 280 140 195 160 135 20 3 8-18 217 270
100 320 160 215 180 155 20 3 8-18 245 350
125 380 190 245 210 185 22 3 8-18 282 500
150 440 220 280 240 210 24 3 8-23 319 600
200 550 260 335 295 265 26 3 12-23 380 1000
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1300
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1800

API美标系列主要外形连接尺寸

公称通径 外形尺寸（参考值）
in mm L D D1 D2 b F Z-d H L0
1/2 15 140 89 60.5 35 10 1.6 4-15 55 130
3/4 20 165 98 70 43 11 1.6 4-15 55 130
1 25 165 108 79.5 51 12 1.6 4-15 70 140
1V4 32 220 117 79 64 13 1.6 4-15 75 180
1V2 40 250 127 98.5 73 15 1.6 4-15 90 220
2V2 50 260 152 120.5 92 16 1.6 4-19 104 260
2 65 320 178 139.5 105 18 1.6 4-19 153 350
3 80 320 190 152.5 127 19 1.6 4-19 187 400
4 100 370 229 190.5 157 24 1.6 8-19 206 500
5 125 510 254 216 186 24 1.6 8-22 252 600
6 150 510 279 241.5 216 26 1.6 8-22 244 1000
8 200 580 373 298.5 270 29 1.6 8-22 283 1300
10 250 670 406 362 324 31 1.6 12-25 345 1600
12 300 720 483 432 S61 32 1.6 12-25 420 2100

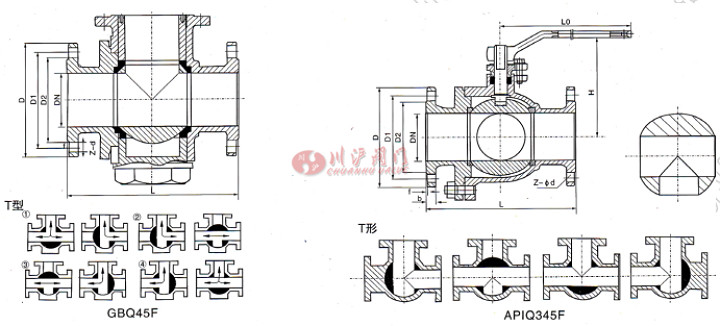

T型Q45F结构图和流向图

T型Q45F结构图和流向图

国标系列主要外形连接尺寸

型号 公称通径 外型尺寸（参考值）
DN L L2 D D1 D2 b f Z-d H W
Q45F-16C
Q45F-16P
Q45F-16R		 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 220
65 260 130 180 145 120 16 3 4-18 193 240
80 280 140 195 160 135 20 3 8-18 217 270
100 320 160 215 180 155 20 3 8-18 245 350
125 380 190 245 210 185 22 3 8-18 282 500
150 440 220 280 240 210 24 3 8-23 319 600
200 550 260 335 295 265 26 3 12-23 380 1000
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1300
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1800

API美标系列主要外形连接尺寸

公称通径 外形尺寸（参考值）
in mm L D D1 D2 b F Z-d H L0
1/2 15 140 89 60.5 35 10 1.6 4-15 55 130
3/4 20 165 98 70 43 11 1.6 4-15 55 130
1 25 165 108 79.5 51 12 1.6 4-15 70 140
1V4 32 220 117 79 64 13 1.6 4-15 75 180
1V2 40 250 127 98.5 73 15 1.6 4-15 90 220
2V2 50 260 152 120.5 92 16 1.6 4-19 104 260
2 65 320 178 139.5 105 18 1.6 4-19 153 350
3 80 320 190 152.5 127 19 1.6 4-19 187 400
4 100 370 229 190.5 157 24 1.6 8-19 206 500
5 125 510 254 216 186 24 1.6 8-22 252 600
6 150 510 279 241.5 216 26 1.6 8-22 244 1000
8 200 580 373 298.5 270 29 1.6 8-22 283 1300
10 250 670 406 362 324 31 1.6 12-25 345 1600
12 300 720 483 432 S61 32 1.6 12-25 420 2100
