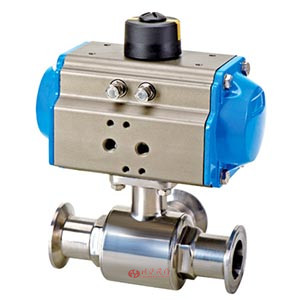

气动三通卫生级球阀 | CHQ684F\CHQ685F
气动三通卫生级球阀 产品说明
气动三通卫生级球阀经过精密检验流程和严格品质管理，采用内外抛光和灭菌处理。采用卡箍快装式连接，全包的F4密封，没有死角方便拆卸、清洗、维修，其中三通卫生级球阀适用于卫生级管路介质换向、分流、合流、混流。配气动执行器、电动执行器实现自动化控制。
气动三通卫生级球阀 性能参数
| 公称通径 | Φ20－Φ102 |
|---|---|
| 阀体材质 | 304、316、316L |
| 连接方式 | 卡箍快装式、焊接式 |
| 压力等级 | PN1.0MPa、PN1.6MPa |
| 结构形式 | 浮动球芯直动式；浮动球芯三通T型、三通L型 |
| 阀座密封 | PTFE：-30℃～180℃ PPL ：-30℃～250℃ |
| 阀芯材质 | 304、316、316L |
| 适用介质 | 食品、医药、包装机械、灌装机械等卫生级别工况使用 |
| 设计标准 | ISO、DIN、IDF、SMS、3A |
气动三通卫生级球阀 执行器参数
| 双作用 | 通气开、通气关，气源故障保持当前位置 |
|---|---|
| 单作用气开式 | 通气开、断气关，气源故障关闭 |
| 单作用气关式 | 通气关、断气开，气源故障打开 |
| 可选附件 | 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀 电气部分可以选防爆 |
气动三通卫生级球阀 流向图

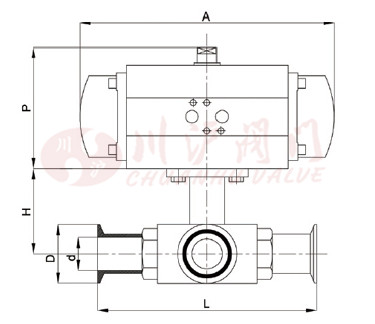

气动三通卫生级球阀 结构图
气动三通卫生级球阀 连接尺寸
| ISO | 三通式 |
|||||
|---|---|---|---|---|---|---|
| d | D | L | P | A | H | |
| Φ19 | 16 | 50.5 | 105 | 115 | 158 | 45 |
| Φ25 | 21 | 50.5 | 120 | 137 | 177 | 48 |
| Φ32 | 29 | 50.5 | 130 | 137 | 177 | 48 |
| Φ38 | 35 | 50.5 | 140 | 147 | 196 | 48 |
| Φ45 | 42 | 64 | - | 165 | 225 | 48 |
| Φ51 | 47 | 64 | 164 | 165 | 225 | 58 |
| Φ63 | 59 | 77.5 | 195 | 165 | 225 | 58 |
| Φ76 | 72 | 91 | 218 | 182 | 273 | 65 |
| Φ89 | 80 | 106 | 230 | 199 | 304 | 65 |
| Φ102 | 97 | 119 | 260 | 199 | 304 | 74 |

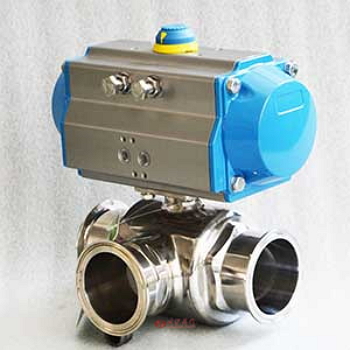

气动三通卫生级球阀 图片
