气动三通内螺纹球阀 | CHQ614F(三通L型球阀)\CHQ615F(三通T型球阀)

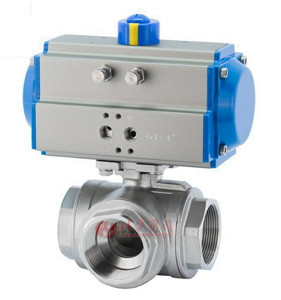

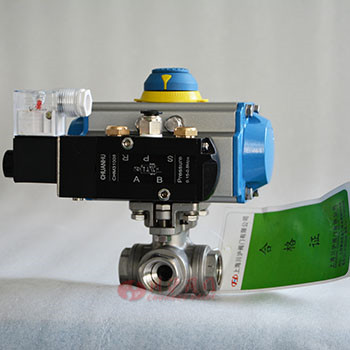

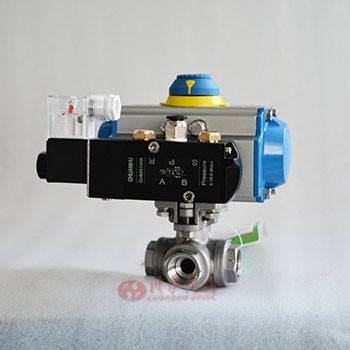

气动三通内螺纹球阀图片

气动三通内螺纹球阀产品说明

气动三通内螺纹球阀是由角行程气动执行机构和三通球阀组成。根据管道中不同的介质选用四氟密封（≤150℃）、PPL密封（≤250℃）或金属密封（≤425℃）。气动三通内螺纹球阀分"T"型三通球阀和"L"型三通球阀，具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。气动内螺纹三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

气动三通内螺纹球阀性能参数

公称通径	DN15～50mm
连接方式	内螺纹、卡箍
气缸配置	AT系列、GT系列及进口执行器系列
气缸形式	双作用、单作用（弹簧复位）
控制方式	换向、分流
公称压力	16、25、40、64bar（如需更高压力订货时请注明）
气源压力	双作用：4~8bar、单作用：5~8bar
介质温度	W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
环境温度	标准型:-20~80℃
阀体材质	碳钢（C）、不锈钢（304、316）
密封材质	聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）

气动三通内螺纹球阀连接尺寸

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

气动三通内螺纹球阀介质流向图

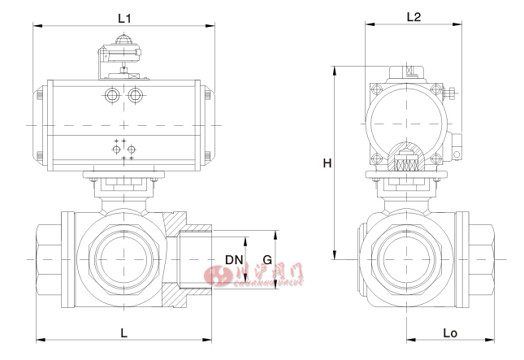

气动三通内螺纹球阀结构尺寸图

气动三通内螺纹球阀结构图

气动三通内螺纹球阀连接尺寸

主要外形尺寸-PN16（16bar）
公称通径 [DN]	外形连接尺寸						执行器型号
公称通径 [DN]	L	L1	L2	Lo	H	G	执行器型号
15	68	141/159	71/83	34	177/208	1/2"	AT-D50/AT-S63
20	78	141/159	71/83	39	180/211	3/4"	AT-D50/AT-S63
25	86	159/211	83/95	43	199/227	1"	AT-D63/AT-S75
32	111	211/248	95/107	55.5	231/251	11/4"	AT-D75/AT-S88
40	126	248/269	107/123	63	235/265	11/2"	AT-D88/AT-S100
50	143	248/269	107/123	71.5	263/298	2"	AT-D88/AT-S100
备注：根据不同的阀门扭矩，不同的气源压力以及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化
