气动法兰塑料球阀 | CHQ641F-10S

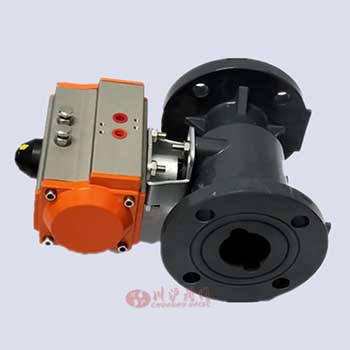

气动法兰塑料球阀图片

气动法兰塑料球阀 产品说明
气动法兰塑料球阀阀体材质有RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料材质，分别适合于不同工况的客户现场，如清水、腐蚀性介质、常温溶剂等场合使用，配上单作用或双作用气动执行器后，可以通过4-7公斤的压缩气源实现对阀门的开闭控制，也可以选配阀门定位器来实现对管道介质流量大小的调节。

气动法兰塑料球阀 性能参数
名称 材质
阀体 RPP、PVDF、PPH、ABS、UPVC、CPVC
球芯 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封圈 PTFE、F4
内塞 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封 PTFE、F4
阀杆 RPP、PVDF、PPH、ABS、UPVC、CPVC

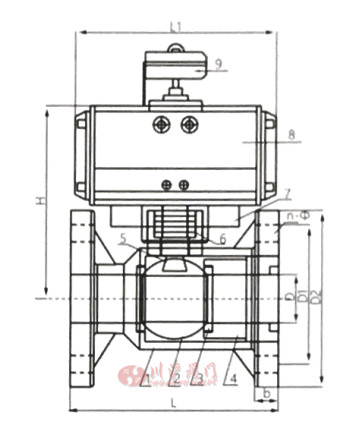

气动法兰塑料球阀 结构尺寸图

气动法兰塑料球阀结构图

气动法兰塑料球阀 连接尺寸
公称
通径
DN
(mm)		 D2 D1 L L1 H b n-d 平台中心距 阀杆尺寸 参考气动执行器
D1 JIS DIN ANSI 双作用 单作用
15 95 65 70 65 60 120 140 170 14 4-14 50/70 ¢12.2*9.7 32/52 63
20 105 75 75 75 70 120 140 170 16 4-14 50/70 ¢12.2*9.7
25 115 85 90 85 80 140 140 180 16 4-14 50/70 ¢15.2*12.5
32 135 100 95 100 90 145 150 200 16 4-18 70/89 ¢23.4*18 63 75
40 145 110 105 110 98 165 150 205 16 4-18 70/89 ¢23.4*18 83
50 160 125 120 125 120 180 165 230 18 4-18 70/89 ¢23.4-18 75 92
65 180 145 140 145 140 220 190 240 22 4-18 89/102 ¢25.1*19.7 83 105
80 195 160 150 160 152 250 190 250 25 8-18 89/102 ¢27*19.5 125
100 215 180 175 180 190 280 260 295 25 8-18 89/102 ¢30.8*23.8 110 140
125 245 210 210 210 216 320 300 325 30 8-18 102/125 22*22 127/140 160
150 280 240 240 240 240 360 390 370 30 8-23 102/125 22*22 160/190 190
200 335 295 290 295 298 400 535 480 35 8-23 125 22*22 210 210
250 395 350 355 350 362 500 590 530 38 12-23 125 22*22 240 240
300 455 400 400 400 432 500 640 585 40 12-23 125 22*22 270 270

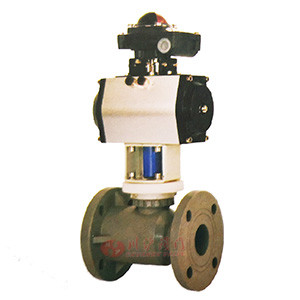

气动法兰塑料球阀图片

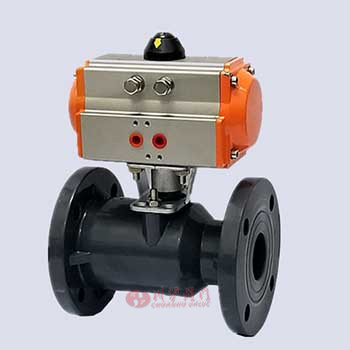

气动法兰塑料球阀图片 气动法兰塑料球阀图片
