超小型三通气动球阀 | CHSQ615F
超小型三通气动球阀 产品说明
超小型三通气动球阀采用硅溶胶精密铸造不锅钢阀体及铝合金气缸，外表美观，强度离。其中一片式连接具有林构紧凌、体积小、重握轻、密射性酸好、启闭灵活（启闭只需把球体转动90°，方便而迅速），安装方便等特点，主要用于石油、化工、右金，电力，制药，食品等各个领域中。本系列三通球阀可装上相应的气动装置，以实现遥控式自动控制，实现对管路介质的切换，阀门适用温度-20-180℃。
超小型三通气动球阀 性能参数
| 型号 | 通径DN | 材质 | 压力 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| CHCQ611F-1PC | 1/4" | 3/8" | 1/2" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 304或316 | 0.6-1.0-1.6MPa |
| CHCQ611F-2PC(三通) | 1/4" | 3/8" | 1/2" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 304或316 | 1.0-1.6-2.5MPa |

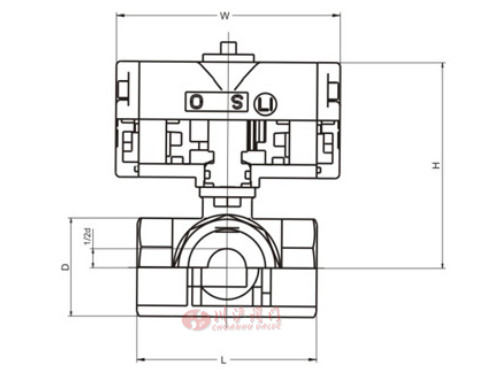

超小型三通气动球阀 结构尺寸图
超小型三通气动球阀 连接尺寸
| DN | d | D | G | L | H | W | |
|---|---|---|---|---|---|---|---|
| in | mm | ||||||
| 1/4 | 6 | 4.5 | 21 | 1/4 | 45 | 74 | 88 |
| 3/8 | 10 | 7 | 20 | 3/8 | 45 | 74 | 88 |
| 1/2 | 15 | 9.2 | 25 | 1/2 | 57 | 74 | 88 |
| 3/4 | 20 | 12.5 | 34 | 3/4 | 71 | 79 | 86 |
| 1 | 25 | 15 | 39 | 1 | 71 | 81 | 88 |
