双向插板阀 | LMD

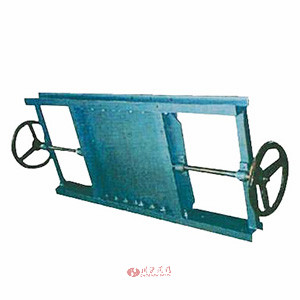

双向插板阀图片

双向插板阀产品说明

双向插板阀又名双向插板阀，就是在单向插板阀另外一端安装一个手轮驱动，具有结构简单、操纵灵活、重量轻、无卡阻、启闭迅速，特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度，可双向开启，简单实用。
双向插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

双向插板阀结构图

双向插板阀连接尺寸

类别	A×A1	B×B1	C×C1	L	H	N-d	重量(kg)
单向	200×200	256×256	296×296	820	100	8-Φ12	62
	245×245	305×715	341×751	1620	100	8-Φ14	68
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	1250	100	12-Φ14	114
	450×450	510×510	556×556	1350	120	12-Φ18	130
	490×490	550×550	596×596	1440	120	16-Φ18	147
	500×500	560×560	606×606	1500	120	16-Φ18	153
	600×600	660×660	706×706	1710	120	16-Φ18	178
	700×700	770×770	820×820	1940	140	20-Φ18	213
	800×800	870×870	920×920	2140	140	20-Φ18	257
	900×900	974×974	1030×1030	2410	160	24-Φ18	325
	980×980	1054×1054	1110×1110	2570	160	24-Φ23	392
	1000×1000	1074×1074	1130×1130	2610	160	24-Φ23	428
双向	600×600	660×660	706×706	2010	120	16-Φ18	200
	600×1000	660×1074	706×1130	2870	120	20-Φ23	290
	700×700	770×770	820×820	2130	140	20-Φ18	290
	800×800	870×870	920×920	2240	140	20-Φ18	310
	900×900	974×974	1030×1030	2660	160	20-Φ23	380
	1000×1000	1074×1074	1130×1130	2870	160	24-Φ23	460
	1100×1100	1180×1180	1240×1240	3120	180	28-Φ23	500
	1200×1200	1280×1280	1340×1340	3310	180	32-Φ23	540
