电动衬氟蝶阀 | CHD971F46

电动衬氟蝶阀图片

电动衬氟蝶阀 产品说明
电动衬氟蝶阀是一种转角90°的旋转类蝶阀，有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大。衬四氟电动蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质。
　蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。

电动衬氟蝶阀 性能参数
称通经DN(mm) 50～1200
公称压力PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 氟橡胶：-20℃～150℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 电动
配置执行机构 可配HQ、CH等系列角行程电动执行机构
控制方式 开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制)
电动衬氟蝶阀 材质说明
零件名称 材料
阀体 (铸钢、不锈钢)+F46
蝶板 (铸钢、不锈钢及特殊材料)+F46
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨
电动衬氟蝶阀(对夹式) 结构尺寸图

电动衬氟蝶阀结构图

电动衬氟蝶阀(对夹式) 连接尺寸
主要外形尺寸-PN16（16bar）
公称通径
DN		 尺寸mm 执行器选配
L L1 L2 H D N-D
50 42 165 150 296 120 4-23 CHV-005 CHQ-010
65 44.7 165 150 310 136.2 4-26 CHV-005 CHQ-010
80 45.2 165 150 316 160 8-18 CHV-005 CHQ-010
100 52.1 190 170 340 185 4-24 CHV-010 CHQ-020
125 54.4 190 170 353 245 4-23 CHV-010 CHQ-020
150 55.8 270 220 396 238 4-25 CHV-010 CHQ-020
200 60.6 270 220 430 295 4-25 CHV-020 CHQ-030
250 65.6 270 220 462 357 4-29 CHV-040 CHQ-040
300 76.5 270 220 507 407 4-29 CHV-060 CHQ-050
350 76.5 270 220 538 467 4-30 CHV-080 CHQ-060
400 86.5 270 220 570 515 4-30 CHV-100 CHQ-080
450 105.6 270 220 592 565 4-30 CHV-120 CHQ-100
500 131.8 270 220 650 620 4-33 CHV-140 CHQ-120
600 152 270 220 650 725 4-36 CHV-160 CHQ-140
700 163 270 220 650 840 4-36 CHV-180 CHQ-160
800 188 270 220 650 950 4-39 CHV-200 CHQ-180

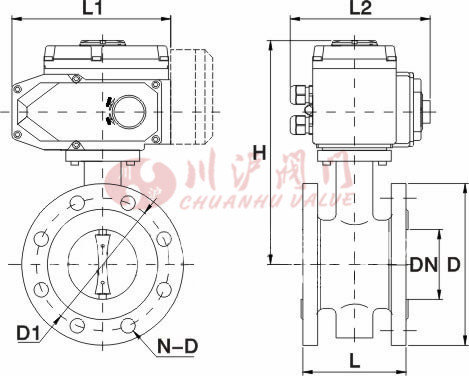

电动衬氟蝶阀(法兰式) 结构尺寸图

电动衬氟蝶阀结构图

电动衬氟蝶阀(法兰式) 连接尺寸
主要外形尺寸-PN16（16bar）
公称通径
[DN]		 尺寸[mm] 执行器选配
L L1 L2 H D D1 N-D
50 108 165 150 265 120 125 4-18 CHV-005 CHQ-010
65 112 165 150 275 136.2 145 4-18 CHV-005 CHQ-010
80 114 165 150 285 160 160 8-18 CHV-005 CHQ-010
100 127 190 170 300 185 180 8-18 CHV-010 CHQ-020
125 140 190 170 320 245 210 8-18 CHV-010 CHQ-020
150 140 190 170 396 340 240 8-22 CHV-010 CHQ-020
200 152 270 220 430 415 295 12-22 CHV-020 CHQ-030
250 165 270 220 462 445 355 12-26 CHV-040 CHQ-040
300 178 270 220 507 475 410 12-26 CHV-060 CHQ-050
350 190 270 220 538 500 470 16-26 CHV-080 CHQ-060
400 216 270 220 570 530 525 16-30 CHV-100 CHQ-080
450 222 270 220 592 580 585 20-30 CHV-120 CHQ-100
500 229 270 220 650 615 650 20-33 CHV-140 CHQ-120
600 267 270 220 650 615 770 20-36 CHV-160 CHQ-140
700 292 270 220 650 615 840 24-36 CHV-180 CHQ-160
800 318 270 220 650 615 950 24-39 CHV-200 CHQ-180

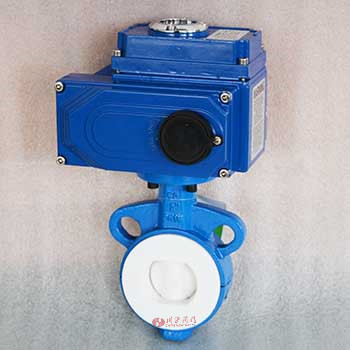

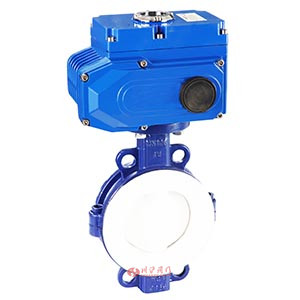

电动衬氟蝶阀图片

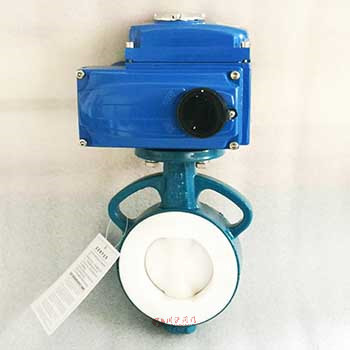

电动衬氟蝶阀图片 电动衬氟蝶阀图片
