防爆电动软密封蝶阀 | CHExD971X

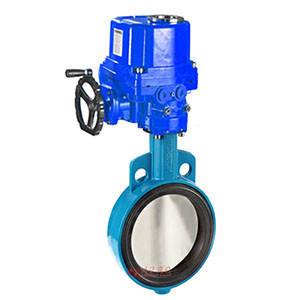

防爆电动软密封蝶阀产品图片

防爆电动软密封蝶阀产品说明

防爆电动软密封蝶阀是由防爆电动执行器和软密封蝶阀组成，输入AC220V或者AC380V或者DC24V电源即可进行开关量的操作，也可以内置伺服模块，输入控制信号4-20mA或者DC1-5V和单相电源即可控制调节量的操作，可控制阀门任意位置的启闭。防爆型电动软密封蝶阀具有功能强、体积小、性能可靠、配套简单、流通能力大，特别适用于介质是粘稠，含颗粒、纤维性质的场合。可广泛应用于食品、环保、轻工、化工、教学设备、造纸、电力等行业的过程自动控制系统中。

防爆电动软密封蝶阀性能参数

公称通径DN(mm)	50~1200
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1
配置执行机构	选配HQ等系列角行程电动执行机构
控制方式	开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制)

防爆电动软密封蝶阀材质说明

底座	HT200、WCB、CF3、CF3M、CF8、CF8M
下轴套	铜合金、304、316
阀体	HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈	NBR丁晴橡胶、PTFE、PPL、304、316
压板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
固定销	25、35、45
上、下阀轴	2Cr13、304、316、316L
上轴套	铜合金、304、316
填料	聚四氟乙烯/柔性石墨
填料压盖组件	HT200、WCB、CF3、CF3M、CF8、CF8M

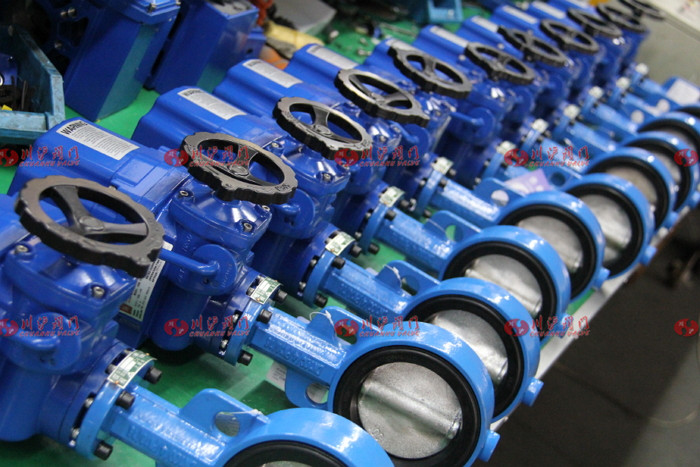

防爆电动软密封蝶阀图片
