电动塑料蝶阀 | CHD971X

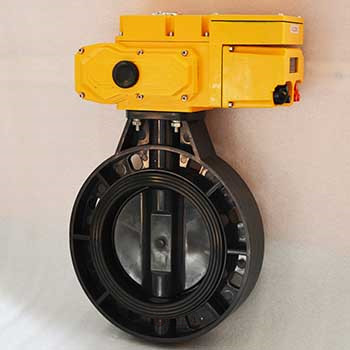

电动塑料蝶阀图片

电动塑料蝶阀产品说明

电动塑料蝶阀是一种转角90°的旋转类蝶阀，具有重量轻、耐腐蚀性强，被应用于多个领域，如一般的纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等过个行业，品质得到广大用户的认可。
　蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。

电动塑料蝶阀性能参数

公称通径	50	65	80	100	125	150	200	250	300
公称压力	PN1.0、1.6MPa
连接形式	对夹式
适用温度	0～+60℃
适用介质	PVC兼容的食品工业化学溶剂
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

电动塑料蝶阀材质说明

名称	材料
阀体	UPVC、CPVC、PP
阀芯	UPVC、CPVC、PP、PTFE
密封面	FPM、EPDM、NBR

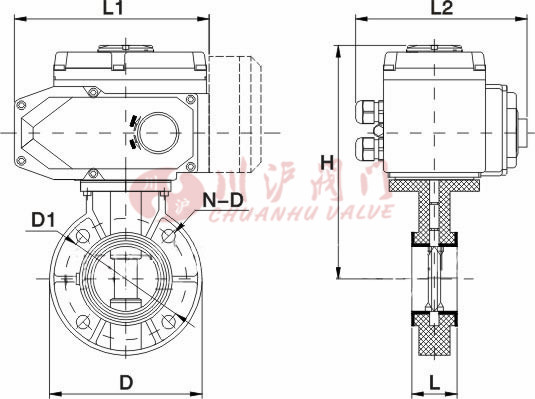

电动塑料蝶阀结构尺寸图

电动塑料蝶阀结构图

电动塑料蝶阀连接尺寸

主要外形尺寸-PN10（10bar）
公称通径 [DN]	尺寸[mm]							执行器选配
公称通径 [DN]	L	L1	L2	H	D	D1	N-D	执行器选配
40	39	165	150	210	47	110	4-18	CHV-005	CHQ-010
50	45	165	150	223	56	125	4-18	CHV-005	CHQ-010
65	48	165	150	235	71	145	4-18	CHV-005	CHQ-010
80	48	165	150	240	85	160	8-18	CHV-005	CHQ-010
100	58	190	170	258	105	180	8-18	CHV-010	CHQ-020
125	70	190	170	303	131	210	8-18	CHV-010	CHQ-020
150	76	190	170	316	153	240	8-22	CHV-010	CHQ-020
200	92	190	170	350	204	290	8-22	CHV-020	CHQ-030
250	114	270	220	410	255	350	12-22	CHV-040	CHQ-040
300	120	270	220	440	307	400	12-22	CHV-060	CHQ-050
350	130	270	220	470	358	460	16-22	CHV-080	CHQ-060
400	140	270	220	520	389	515	16-22	CHV-100	CHQ-080
450	152	270	220	540	446	565	20-26	CHV-120	CHQ-100
500	152	270	220	570	494	620	20-26	CHV-140	CHQ-120
600	178	270	220	637	590	725	20-30	CHV-160	CHQ-140

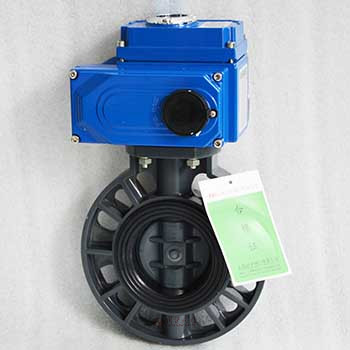

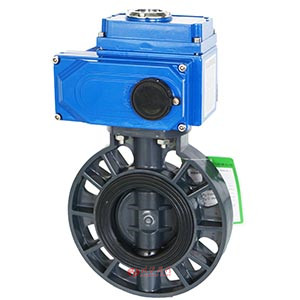

电动塑料蝶阀图片
