电动真空蝶阀 产品说明
电动真空蝶阀是以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。
电动真空蝶阀 性能参数
| 公称通径mm | 50～400 |
|---|---|
| 结构形式 | 偏置板式 |
| 工作温度 | 常温 |
| 连接形式 | 对夹式 |
| 法兰标准 | JB919 |
| 配置执行机构 | 选配PSQ、HQ、361RS、CH等系列角行程电动执行机构 |
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
电动真空蝶阀 材质说明
| 零部件 | 材料 |
|---|---|
| 阀体 | 碳钢、不锈钢 |
| 阀板 | 碳钢、不锈钢 |
| 阀板 | 碳钢、不锈钢 |
| 密封件 | 氟橡胶、丁腈胶 |

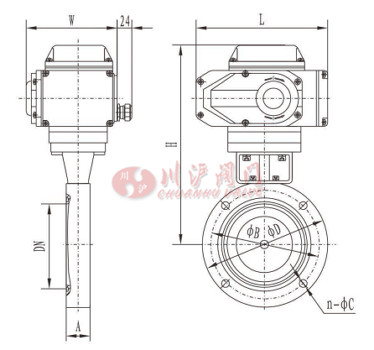

电动真空蝶阀 结构尺寸图
电动真空蝶阀 连接尺寸
| 型号 | DN | ΦD | ΦB | H | A | L | B1 | n-ΦC |
|---|---|---|---|---|---|---|---|---|
| GID-25 | 25 | 70 | 55 | 198 | 22 | 160 | 139 | 4-Φ7 |
| GID-32 | 32 | 78 | 64 | 202 | ||||
| GID-40 | 40 | 85 | 70 | 206 | ||||
| GID-50 | 50 | 110 | 90 | 220 | 4-Φ9 | |||
| GID-63 | 63 | 130 | 110 | 229 | 26 | |||
| GID-80 | 80 | 145 | 125 | 273 | 30 | 196 | 139 | |
| GID-100 | 100 | 170 | 145 | 285 | 4-Φ12 | |||
| GID-125 | 125 | 195 | 170 | 299 | 35 | |||
| GID-150 | 150 | 220 | 195 | 368 | 255 | 147 | 8-Φ12 | |
| GID-200 | 200 | 275 | 250 | 394 | 40 | |||
| GID-250 | 250 | 330 | 300 | 426 | 45 | |||
| GID-300 | 300 | 380 | 350 | 449 | 55 | 8-Φ14 | ||
| GID-400 | 400 | 500 | 465 | 538 | 60 | 310 | 182 | 8-Φ18 |

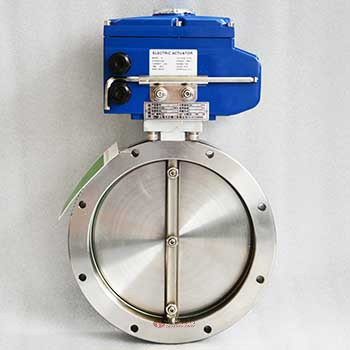

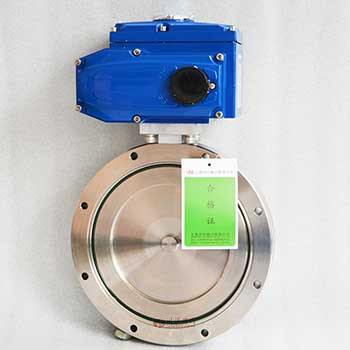

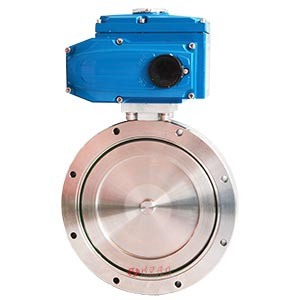

电动真空蝶阀图片
