防爆电动塑料蝶阀 | CHExD971X

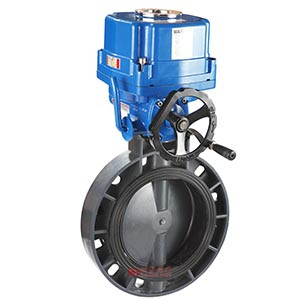

防爆电动塑料蝶阀产品图片

防爆电动塑料蝶阀产品说明

防爆电动塑料蝶阀也称为电动防爆PVC蝶阀，是由防爆电动执行器和PVC蝶阀组成，输入AC220V或者AC380V或者DC24V电源即可进行开关量的操作，也可以内置伺服模块，输入控制信号4-20mA或者DC1-5V和单相电源即可控制调节量的操作，可控制阀门任意位置的启闭。防爆电动塑料蝶阀具有重量轻、耐腐蚀性强，被应用于多个领域，如一般的纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等过个行业，品质得到广大用户的认可。

防爆电动塑料蝶阀性能参数

公称通径	50	65	80	100	125	150	200	250	300
公称压力	PN1.0、1.6MPa
连接形式	对夹式
适用温度	0～+60℃
适用介质	PVC兼容的食品工业化学溶剂
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

防爆电动塑料蝶阀防爆电动执行器参数

外壳	防水等级IP67	可选：IP68防爆
电机	鼠笼式异步电动机
限位开关	1开/1关， SPDT,250V AC,10A
辅助开关组	1开/1关，SPDT,250V AC,10A
扭矩开关	1开/1关，SPDT,250V AC,10A	除HQ-005/008/010
行程	90°±10°	可选择0°-270
故障保护/工作温度	内部热保护，打开115℃±5C/关闭97℃±5℃
指示器	连续的位置指示
手动操作	机械手柄，可用手轮来操作
自锁装置	涡轮、蜗杆机构提供自锁
机械限位	2个外部调整
加热器和恒温器	7-10W(110/220V AC)
接线孔	PF 3/4"(2个)
环境温度	-20°℃~+70℃
润滑	铝基润滑脂(EP型)
材料	钢、铝合金、铝青铜、聚碳酸脂
环境湿度	最大90% RH
抗震性能	XYZ10g,0.2~34HZ,30minutes
外表涂层	干粉、环氧聚酯

防爆电动塑料蝶阀材质说明

名称	材料
阀体	UPVC、CPVC、PP
阀芯	UPVC、CPVC、PP、PTFE
密封面	FPM、EPDM、NBR

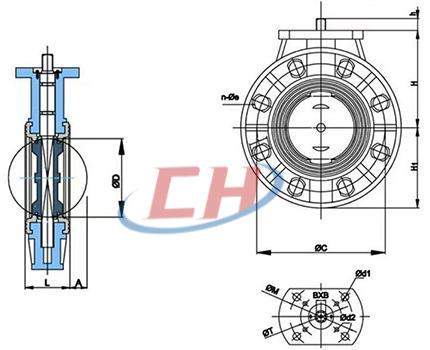

防爆电动中线蝶阀结构尺寸图

防爆电动中线蝶阀结构图

防爆电动中线蝶阀连接尺寸

通径DN	H1	H	C	n-φe	D	h	B	M	d1	T	d2	L
2"(50)	80	114.5	123	4-20	54	15	11	70	8.5	50	7	44.5
2-1/2"(65)	93	128	143	4-21	67	15	11	70	8.5	50	7	48
3"(80)	99.5	140	157	4-21	83	15	11	70	8.5	50	7	53
4"(100)	118	160	186	8-21	101	15	14	70	8.5	50	7	57
5"(125)	127	157	213	8-24	127	17	17	102	11	70	8.5	68
6"(150)	145	170	240	8-24	152	17	17	102	11	70	8.5	73
8"(200)	172	213	296	8-24	200	17	17	102	11	70	8.5	92

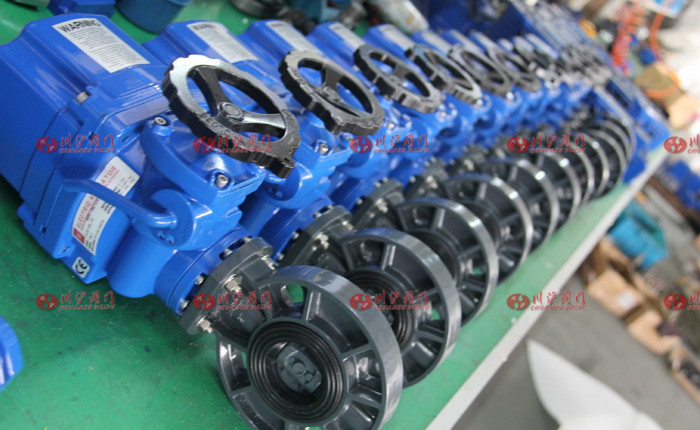

防爆电动塑料蝶阀图片
