电动对夹蝶阀 | CHD973H

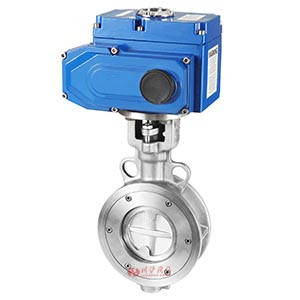

电动对夹蝶阀图片

电动对夹蝶阀 产品说明
电动对夹蝶阀是一种转角90°的旋转类蝶阀，连接方式为对夹连接。输入控制信号（4-20mA或1-5VDC）及单项电源即可控制运转，具有功能强、体积小、性能可靠、配套简单、流通能力大，特别适用于介质是粘稠，含颗粒、纤维性质的场合。
　蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。

电动对夹蝶阀 性能参数
公称通径DN(mm) 50~1200
允许压差(MPa) ≤ 公称压力
动作范围 0～90°
泄露量 按GB/T4213-92，为Kv值的10-4
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 选配PSQ、HQ、QT、CH等系列角行程电动执行机构
控制方式 开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制)
电动对夹蝶阀 材质说明
底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下轴套 铜合金、304、316
阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定销 25、35、45
上、下阀轴 2Cr13、304、316、316L
上轴套 铜合金、304、316
填料 聚四氟乙烯/柔性石墨
填料压盖组件 HT200、WCB、CF3、CF3M、CF8、CF8M

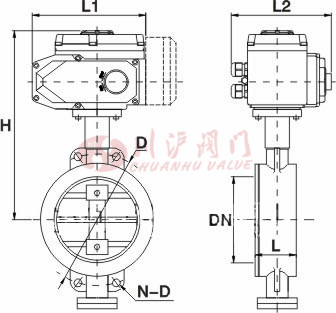

电动对夹蝶阀 结构尺寸图

电动对夹蝶阀结构图

电动对夹蝶阀 连接尺寸
主要外形尺寸-PN16（16bar）
公称通径
DN		 尺寸mm 执行器选配
L L1 L2 H D N-D
50 43 165 150 250 125 4-18 CHV-005 CHQ-010
65 46 190 170 270 145 4-18 CHV-005 CHQ-010
80 49 190 170 290 160 8-18 CHV-005 CHQ-010
100 56 270 220 310 180 8-18 CHV-010 CHQ-020
125 64 270 220 380 210 8-18 CHV-010 CHQ-020
150 70 270 220 410 240 8-22 CHV-010 CHQ-020
200 71 270 220 465 295 12-22 CHV-020 CHQ-030
250 76 270 220 505 355 12-26 CHV-040 CHQ-040
300 83 270 220 580 410 12-26 CHV-060 CHQ-050
350 92 270 220 640 470 16-26 CHV-080 CHQ-060
400 102 270 220 695 525 16-30 CHV-100 CHQ-080
450 114 270 220 755 585 20-30 CHV-120 CHQ-100
500 127 270 220 820 650 20-33 CHV-140 CHQ-120

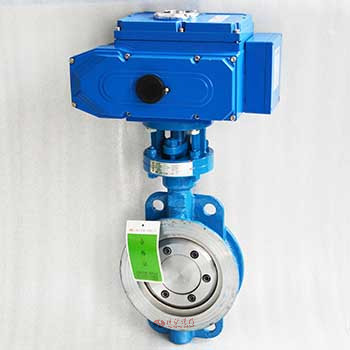

电动对夹蝶阀图片

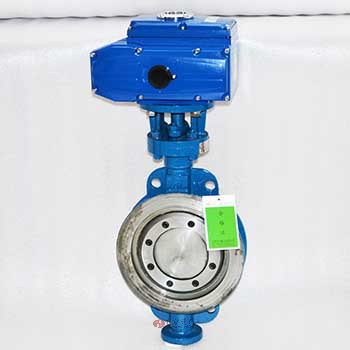

电动对夹蝶阀图片 电动对夹蝶阀图片
