泄爆阀 | XB-42
泄爆阀 产品说明
XB-42泄爆阀用于承受压力的气体管路,起瞬间泄压作用,消除对管路的破坏,防止爆炸超压发生事故,是一种符合“压力容器安全监察规程”要求的安全装置。XB-42泄爆阀由阀体、爆破膜、夹持器、阀盖、重锤等零件组成。爆破膜装在夹持器中间,与阀体用螺栓连接。系统超压时,爆破膜破裂,瞬间泄压,阀盖弹起后在重力作用下复位。
XB-42泄爆阀结构合理,泄爆速度快,更换爆破膜方便,适用于爆炸计算压力<0.76Mpa的场合。
泄爆阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。
泄爆阀 零件参数
零件名称 | 阀体 | 连接体 | 杠杆 | 阀盖 |
材料 | 碳素钢 | 碳素钢 | 碳素钢 | 碳素钢 |

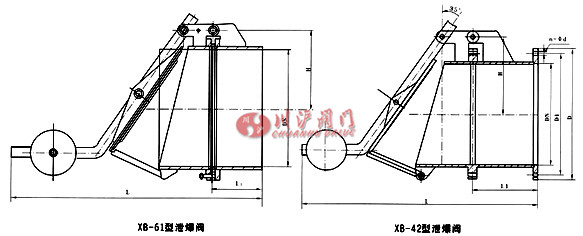

泄爆阀 结构图
泄爆阀 连接尺寸
DN | D | N-φd | D1 | b | L | L1 | H | 重量(kg) |
300 | 440 | 12-φ22 | 395 | 16 | 880 | 250 | 250 | 52 |
350 | 490 | 12-φ22 | 445 | 16 | 907 | 250 | 275 | 69 |
400 | 540 | 12-φ22 | 495 | 16 | 1010 | 250 | 300 | 77 |
450 | 595 | 12-φ22 | 550 | 16 | 1060 | 252 | 325 | 83 |
500 | 645 | 20-φ22 | 600 | 20 | 1180 | 300 | 370 | 112 |
600 | 755 | 20-φ26 | 705 | 20 | 1280 | 300 | 420 | 152 |
700 | 860 | 24-φ26 | 810 | 20 | 1390 | 300 | 470 | 193 |
800 | 975 | 24-φ30 | 920 | 20 | 1480 | 300 | 520 | 265 |
900 | 1075 | 24-φ30 | 1020 | 20 | 1590 | 350 | 600 | 335 |
1000 | 1175 | 24-φ30 | 1120 | 20 | 1680 | 350 | 650 | 375 |

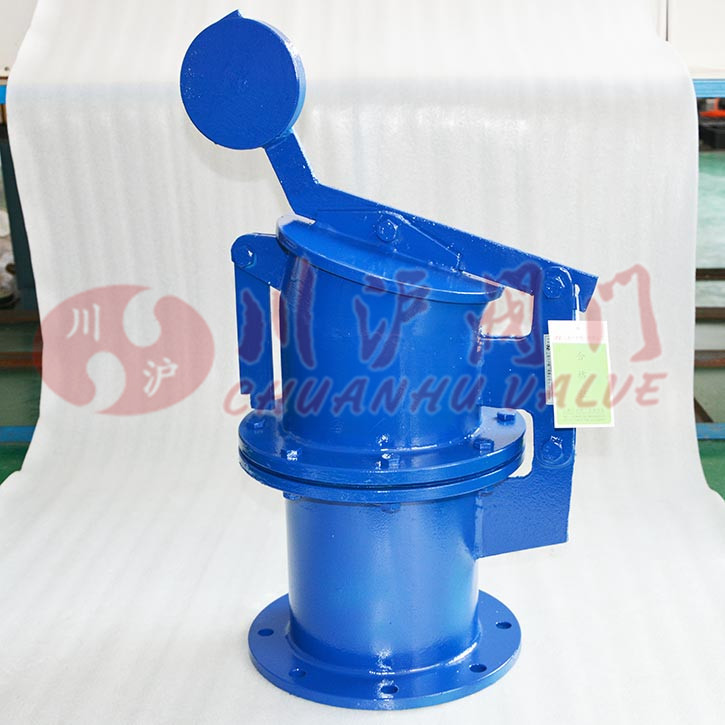

泄爆阀 图片
