电动通风蝶阀 | CHD941W

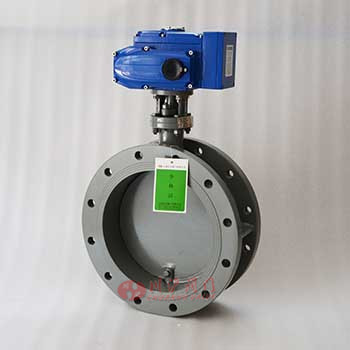

电动通风蝶阀图片

电动通风蝶阀 产品说明
电动通风蝶阀，也称电动烟气蝶阀。电动通风蝶阀、电动烟气蝶阀由角行程电动执行器和通风蝶阀组、烟气蝶阀成，它与电动单元组合仪表配合使用。电动通风蝶阀、电动烟气蝶阀亦可配置调节型电动执行器，执行机构内有伺服系弘，无须另配伺服放大器。 电动通风蝶阀被广泛地应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气等。
电动通风蝶阀 性能参数
公称通径 DN（mm） 50-2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1%泄流量
适用介质 煤气、含尘气体、烟道气等
驱动形式 手动、蜗轮传动、气动、电动等
电动通风蝶阀 主要材质
阀体 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
蝶阀 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨
电动通风蝶阀 密封材料选用和适用温度
材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 304\316 12CrMoV
耐高温度 425℃ 345℃ 595℃ 600℃ 560℃
耐低温度 -29℃ -46℃ -29℃ -196℃ -40℃

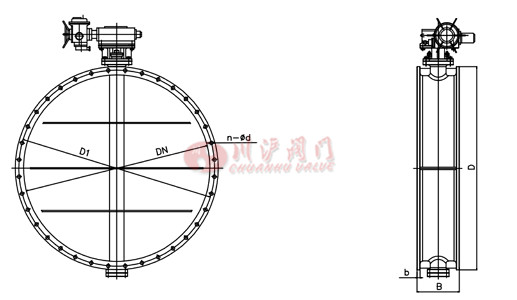

电动通风蝶阀 结构图

电动通风蝶阀结构图

电动通风蝶阀 连接尺寸
DN D1 D B b n-d
DN200 280 320 140 14 8—18
DN250 335 375 140 14 12-18
DN300 395 440 170 14 12-22
DN400 495 540 190 16 16-22
DN500 600 645 190 18 16-22
DN600 705 755 210 20 20-26
DN700 810 860 210 20 24-26
DN800 860 900 210 20 24-30
DN900 1020 1075 250 20 24-30
DN1000 1120 1175 250 22 28-30
DN1200 1320 1375 250 24 32-30
DN1400 1520 1575 300 24 36-30
DN1500 1620 1675 300 24 40-30
DN1600 1730 1790 300 24 40-30
DN1800 1930 1990 300 24 44-30
DN2000 2130 2190 300 24 48-30
DN2200 2340 2405 300 24 52-33
DN2400 2540 2605 350 26 56-33
DN2500 2640 2705 350 26 56-33
DN2600 2740 2805 350 26 60-33
DN2800 2960 3030 350 30 64-34
DN3000 3160 3230 400 34 68-36

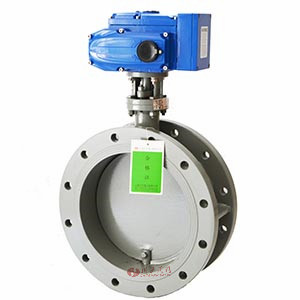

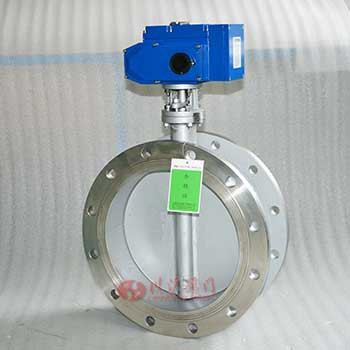

电动通风蝶阀 图片

电动通风蝶阀图片 电动通风蝶阀图片
