对夹通风蝶阀 | D371W

对夹通风蝶阀图片

对夹通风蝶阀 产品说明
对夹通风蝶阀是一种非密闭型蝶阀。 与、气动执行器相配组成气动对夹通风蝶阀，广泛应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。本类阀门在管道中一般应当水平安装。
对夹通风气动蝶阀用途特点：
采用中线式蝶板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便 内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响
对夹通风蝶阀 性能参数
公称通径 DN（mm） 50-2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1%泄流量
适用介质 煤气、含尘气体、烟道气等
驱动形式 手动、蜗轮传动、气动、电动等
对夹通风蝶阀 主要材质
阀体 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
蝶阀 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨
对夹通风蝶阀 密封材料选用和适用温度
材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 304\316 12CrMoV
耐高温度 425℃ 345℃ 595℃ 600℃ 560℃
耐低温度 -29℃ -46℃ -29℃ -196℃ -40℃

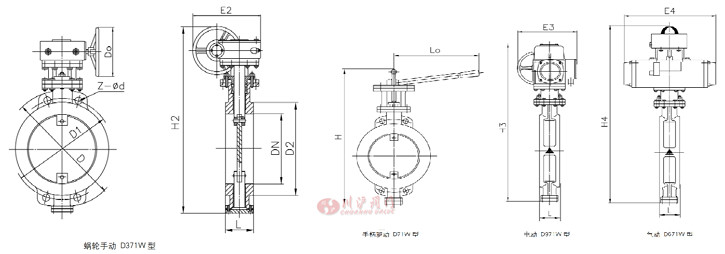

对夹通风蝶阀 结构图

对夹通风蝶阀结构图

对夹通风蝶阀 连接尺寸
DN L D D1 D2 Z-d 手柄Lever D71W 型 蜗轮 Worm gear D371W 型 电动 Electric D971W 型 气动 Pneumatic D671W 型
Lo H1 Do E2 H2 E3 H3 E4 H4
50 43 140 110 88 4-14 270 400 150 193 418 125 575 180 443
65 46 160 130 108 4-14 270 425 150 193 442 125 600 180 467
80 46 190 150 124 4-18 270 435 150 193 453 125 610 245 510
100 52 210 170 144 4-18 270 457 150 193 475 125 630 245 540
125 56 240 200 174 8-18 310 505 150 193 522 245 680 245 587
150 56 265 225 199 8-18 310 537 150 193 638 245 740 350 685
200 60 320 280 254 8-18 370 590 220 319 705 245 805 350 775
250 68 375 335 309 12-18     220 319 775 313 990 350 855
300 78 440 395 363 12-22     280 319 955 313 1045 600 1000
350 78 490 445 413 12-22     280 319 990 313 1115 600 1035
400 102 540 495 463 16-22     320 496 1070 313 1170 600 1105
450 114 595 550 518 16-22     320 496 1145 439 1285 750 1180
500 127 645 600 568 20-22     320 496 1200 439 1340 750 1235
600 154 755 705 667 20-26     320 496 1350 556 1525 750 1385
700 165 860 810 772 24-26     400 686 1550 556 1735 750 1530
800 190 975 920 878 24-30     400 686 1665 556 1850 1060 1645
900 203 1075 1020 978 24-30     450 916 1826 556 1905 1060 1750
1000 216 1175 1120 1078 28-30     450 916 1965 556 2025 1360 1960

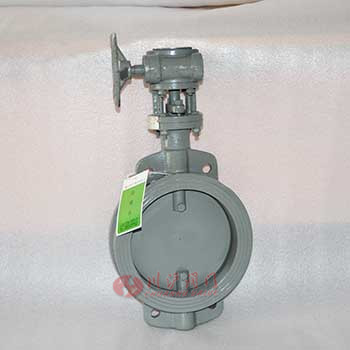

对夹通风蝶阀图片

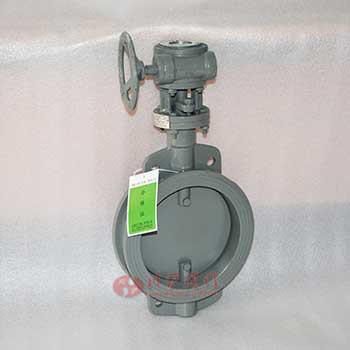

对夹通风蝶阀图片 对夹通风蝶阀图片
