气动卫生级蝶阀 | CHD681X

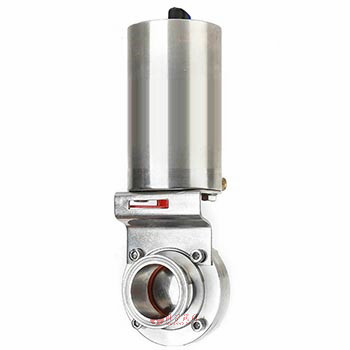

气动卫生级蝶阀图片

气动卫生级蝶阀产品说明

气动卫生级蝶阀是一种转角90°的旋转类蝶阀，连接方式快装(卡箍)连接。卫生级气动蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。气动卫生级蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
　　蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。

气动卫生级蝶阀性能参数

动作范围	0～90°
允许压差△P	小于公称压力（1.6MPa）
泄漏量Q	按GB/T4213－92，为Kv值的10-4
环境温度oC	－20～60oC
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的±2%

气动卫生级蝶阀材质说明

零件名称	材料
阀体	304、316、316L
蝶板	304、316、316L
密封圈	硅橡胶、氟橡胶、聚四氟
阀杆	304、316、316L
填料	硅橡胶、氟橡胶、聚四氟

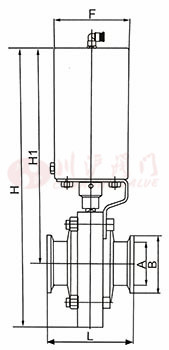

气动卫生级蝶阀结构尺寸图

气动卫生级蝶阀结构图

气动卫生级蝶阀连接尺寸

规格∅	英寸	B	A	L	H	H1
19	3/4"	50.5	16	66	205	245
25	1"	50.5	22	66	205	245
32	1 1/4"	50.5	29	66	205	245
38	1 1/2”	50.5	35	70	205	245
45	1 3/4"	64	42	70	210	250
51	2"	64	48	70	215	255
57	2 1/4"	77.5	53	76	220	265
63	2 1/2"	77.5	59	76	225	265
76	3"	91	72	80	230	285
89	3 1/2"	106	85	84	235	290
102	4"	119	98	85	240	295

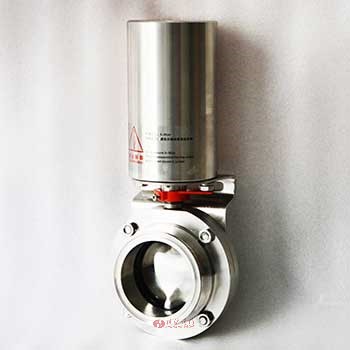

气动卫生级蝶阀图片
