气动法兰调节蝶阀 | CHD643H/Y

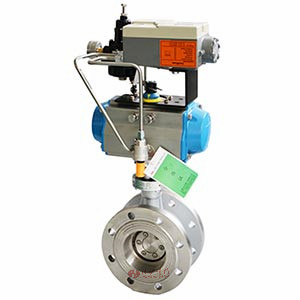

气动法兰调节蝶阀产品图片

气动法兰调节蝶阀产品说明

气动法兰调节蝶阀是由气动执行器和法兰蝶阀、阀门定位器组成，控制系统输出控制信号4-20mA，阀门定位器接收4-20mA信号，来控制阀门开度的大小，实现对介质的流量、压力、温度等调节。
气动法兰调节蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。气动法兰调节蝶阀适用于适用于如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

气动法兰调节蝶阀性能参数

公称通径 mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公称压力 MPa	0.6、1.0、1.6、2.5
连接方式	法兰式
动作范围	0～90°
密封形式	金属密封
执行器型号	GT、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构、双作用执行机构
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动法兰调节蝶阀材质说明

零件名称	材料名称
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	聚四氟乙烯、柔性石墨

气动法兰调节蝶阀结构尺寸图

气动法兰调节蝶阀结构图

气动法兰调节蝶阀连接尺寸

主要外形尺寸mm-PN16（16bar）
公称通径 DN	外形尺寸mm				连接尺寸mm					执行器型号
公称通径 DN	L	L1	L2	H	D	D1	D2	f	N-D	执行器型号
50	108	159/211	83/95	277/205	165	125	99	3	4-18	AT-D-63/AT-S-75
65	112	211/248	95/107	287/315	185	145	118	3	4-18	AT-D-75/AT-S-88
80	114	248/269	107/123	365/375	200	160	132	3	8-18	AT-D-88/AT-S-100
100	127	269/315	123/141	420/436	220	180	156	3	8-18	AT-D-100/AT-S-115
125	140	315/345	141/152	436/462	250	210	184	3	8-18	AT-D-115/AT-S-125
150	140	345/409	152/172	466/543	285	240	211	3	8-22	AT-D-125/AT-S-145
200	152	409/438	172/187	593/665	340	295	266	3	12-22	AT-D-145/AT-S-160
250	165	438/550	187/215	682/752	405	355	319	3	12-26	AT-D-160/AT-S-190
300	178	550/600	215/240	725/772	460	410	370	4	12-26	AT-D-190/AT-S-210
350	190	600/633	240/262	832/880	520	470	429	4	16-26	AT-D-210/AT-S-240
400	216	633/730	262/330	862/968	580	525	480	4	16-30	AT-D-240/AT-S-270
450	222	633/1700	262/440	945/1005	640	585	548	4	20-30	AT-D-240/AT-S-25
500	229	730/1700	330/440	1058/1060	715	650	609	4	20-33	AT-D-270/AT-S-25
600	267	1180/1700	368/440	1108/1195	840	770	720	5	20-36	AW-D-20/AW-S-25
700	292	1320/1970	440/480	1170/1255	910	840	794	5	24-36	AW-D-25/AW-S-28
800	318	1430/2700	480/560	1325/1365	1025	950	901	5	24-39	AT-D-28/AT-S-35

主要外形尺寸mm-PN25(25bar)
公称通径 DN	外形尺寸mm				连接尺寸mm					执行器型号
公称通径 DN	L	L1	L2	H	D	D1	D2	f	N-D	执行器型号
50	108	159/211	83/95	277/205	165	125	99	3	4-18	AT-D-63/AT-S-75
65	112	211/248	95/107	287/325	185	145	118	3	8-18	AT-D-75/AT-S-88
80	114	248/269	107/123	365/391	200	160	132	3	8-18	AT-D-88/AT-S-100
100	127	269/315	123/141	420/457	235	190	156	3	8-22	AT-D-100/AT-S-115
125	140	315/345	141/152	436/462	270	220	184	3	8-26	AT-D-115/AT-S-125
150	140	345/409	172/187	466/543	300	250	211	3	8-26	AT-D-125/AT-S-145
200	152	409/438	187/215	593/665	360	310	274	3	12-26	AT-D-145/AT-S-160
250	165	438/550	215/240	682/752	425	370	330	3	12-30	AT-D-160/AT-S-190
300	178	550/600	240/262	702/820	485	430	389	4	16-30	AT-D-190/AT-S-210
350	190	600/633	262/330	832/938	555	490	448	4	16-33	AT-D-210/AT-S-240
400	216	633/730	262/440	910/968	620	550	503	4	16-36	AT-D-240/AT-S-270
450	222	633/1700	330/440	1005/1010	670	600	548	4	20-36	AT-D-240/AT-S-25
500	229	730/1700	330/440	1058/1065	730	660	609	4	20-36	AT-D-270/AT-S-25
600	267	1180/1700	440/480	1110/1195	845	770	720	4	20-39	AW-D-25/AW-S-28
700	292	1320/1970	480/560	1255/1295	960	875	820	5	24-42	AW-D-28/AW-S-35
800	318	1430/2700	260/580	1325/1365	1085	990	928	5	24-48	AT-D-35/AT-S-40

主要外形尺寸mm-PN40(40bar)
公称通径 DN	外形尺寸mm				连接尺寸mm					执行器型号
公称通径 DN	L	L1	L2	H	D	D1	D2	f	N-D	执行器型号
50	108	211/248	95/107	277/305	165	125	99	3	4-18	AT-D-75/AT-S-88
65	112	248/269	107/123	310/341	185	145	118	3	8-18	AT-D-88/AT-S-100
80	114	269/315	123/141	375/412	200	160	132	3	8-18	AT-D-100/AT-S-115
100	127	315/345	141/152	436/462	235	190	156	3	8-22	AT-D-115/AT-S-125
125	140	345/438	152/187	462/513	270	220	184	3	8-26	AT-D-125/AT-S-160
150	140	438/550	187/240	543/615	300	250	211	3	8-26	AT-D-160/AT-S-210
200	152	550/600	215/262	665/760	375	320	284	3	12-30	AT-D-190/AT-S-240
250	165	600/633	240/262	752/858	450	385	315	3	12-33	AT-D-210/AT-S-240
300	178	633/730	262/330	820/880	515	450	409	4	16-33	AT-D-240/AT-S-270
350	190	730/1700	330/440	938/940	580	510	465	4	16-36	AT-D-270/AW-S-25
400	216	1180/1700	365/440	970/1055	660	585	535	4	16-39	AW-D-20/AW-S-25
450	222	1180/1970	440/480	1005/1090	685	610	560	4	20-39	AW-D-20/AW-S-28
500	229	1320/1970	440/480	1145/1185	755	670	615	4	20-42	AW-D-25/AW-S-28
600	267	1970/2700	480/560	1195/1235	890	795	735	5	20-48	AW-D-28/AW-S-35

主要外形尺寸mm-Class150
公称通径 DN	外形尺寸mm				连接尺寸mm					执行器型号
公称通径 DN	L	L1	L2	H	D	D1	D2	f	N-D	执行器型号
50	108	159/211	83/95	277/205	152	120.5	92	2	4-19	AT-D-63/AT-S-75
65	112	211/248	95/107	287/325	178	139.5	105	2	4-19	AT-D-75/AT-S-88
80	114	248/269	107/123	365/391	190	152.5	127	2	4-19	AT-D-88/AT-S-100
100	127	269/315	123/141	420/457	229	190.5	157	2	8-19	AT-D-100/AT-S-115
125	140	315/345	141/152	436/462	254	216	186	2	8-22	AT-D-115/AT-S-125
150	140	345/409	152/172	466/543	279	241.5	216	2	8-22	AT-D-125/AT-S-145
200	152	409/438	172/215	593/665	343	298.5	270	2	8-22	AT-D-145/AT-S-190
250	165	438/550	187/240	682/752	406	362	324	2	12-25	AT-D-160/AT-S-210
300	178	550/600	240/262	702/820	483	432	381	2	12-25	AT-D-190/AT-S-240
350	190	600/633	240/262	832/938	533	476	413	2	12-29	AT-D-210/AT-S-240
400	216	633/730	262/330	910/968	597	540	470	2	16-29	AT-D-240/AT-S-270
450	222	633/1700	262/330	1005/1010	635	578	533	2	16-32	AT-D-240/AT-S-270
500	229	730/1700	330/440	1058/1065	699	635	584	2	20-32	AT-D-270/AT-S-25
600	267	1180/1700	365/440	1110/1195	813	749.5	682	2	20-35	AW-D-20/AW-S-25
700	292	1320/1970	440/480	1255/1295	947	863.6	800	2	28-35	AW-D-25/AW-S-28
800	318	1430/2700	480/560	1325/1365	1060	978	914	2	28-41	AW-D-28/AW-S-35

主要外形尺寸mm-Class300
公称通径 DN	外形尺寸mm				连接尺寸mm					执行器型号
公称通径 DN	L	L1	L2	H	D	D1	D2	f	N-D	执行器型号
50	108	211/248	95/107	277/305	165	127	92	2	8-19	AT-D-75/AT-S-88
65	112	248/269	107/123	310/341	190	149	105	2	8-22	AT-D-88/AT-S-100
80	114	269/315	123/141	375/412	210	168.5	127	2	8-22	AT-D-100/AT-S-115
100	127	315/345	141/152	436/462	254	200	157	2	8-22	AT-D-115/AT-S-125
125	140	345/438	152/187	462/513	279	235	186	2	8-22	AT-D-125/AT-S-160
150	140	438/600	187/240	543/615	318	270	216	2	12-22	AT-D-145/AT-S-160
200	152	550/600	215/262	665/760	381	330	270	2	12-25	AT-D-160/AT-S-210
250	165	600/633	240/262	752/858	445	387.5	324	2	16-29	AT-D-190/AT-S-240
300	178	633/730	240/262	820/880	521	451	381	2	16-32	AT-D-210/AT-S-270
350	190	633/1700	262/440	938/940	584	514.5	413	2	20-32	AT-D-240/AW-S-25
400	216	730/1700	330/440	970/1055	648	571.5	470	2	20-35	AT-D-270/AW-S-25
450	222	730/1700	330/440	1005/1090	711	628.5	533	2	24-35	AT-D-270/AW-S-25
500	229	1180/1970	365/1970	1145/1185	775	686	584	2	24-35	AW-D-20/AW-S-25
600	267	1320/1970	440/480	1195/1235	914	813	682	2	24-41	AW-D-25/AW-S-28

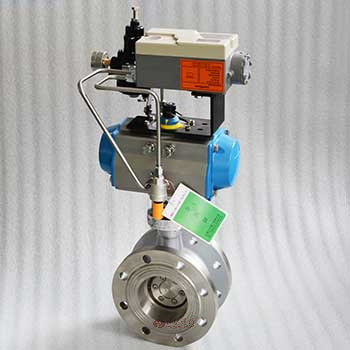

气动法兰调节蝶阀图片
