气动塑料蝶阀 | CHD671X

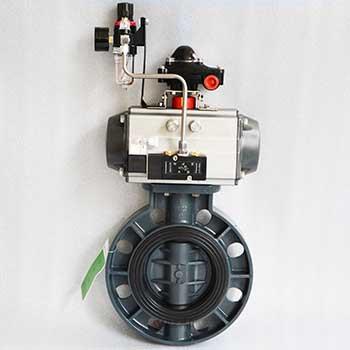

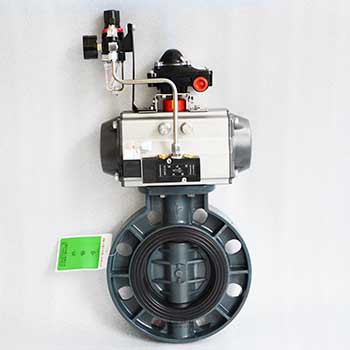

气动塑料蝶阀图片

气动塑料蝶阀 产品说明
气动塑料蝶阀阀体材质有UPVC、CPVC、PP，具有重量轻、耐腐蚀性强等优点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
　　蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。

气动塑料蝶阀 性能参数
公称通径 50 65 80 100 125 150 200 250 300
公称压力 PN1.0、1.6MPa
连接形式 对夹式
密封材质 FPM、EPDM、NBR
适用温度 0～+60℃
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP、PTFE
适用介质 PVC兼容的食品工业化学溶剂
配用执行机构 GT、AT、AW系列单双作用气动执行器
控制方式 开关两位控制、4～20mA模拟量信号控制
气动塑料蝶阀 材质说明
零件名称 材料名称
阀体 UPVC、PPR、PVDF
蝶板 UPVC、PPR、PVDF
阀座 EPDM、FPM
阀杆 2Cr13、45#
"O"型圈 EPDM、FPM

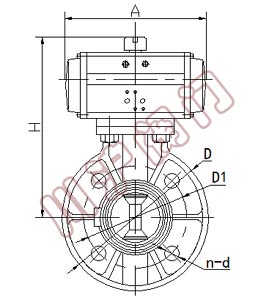

气动塑料蝶阀 结构尺寸图

气动塑料蝶阀结构图

气动塑料蝶阀 连接尺寸
通径(mm) 英寸″ 尺寸(mm)
长度 D D1-ANSI D1-JIS D1-DIN H N-d-ANSI N-d-JSI N-d-DIN
50 2 43 56.5 120.39 120 125 103 4-19 4-19 4-18
65 2 1/2 47.5 70 139.44 140 145 113 4-19 4-19 4-18
80 3 47.5 79 152.4 150 160 115 4-19 4-19 4-18
100 4 57.2 103 190.5 175 180 135 8-19 8-19 8-18
125 5 66 130 216 210 210 165 8-22 8-23 8-18
150 6 74 151 241.55 240 240 177 8-22 8-23 8-23
200 8 87.5 200 298.5 290 295 210 8-22 8-23 8-23
250 10 110 255 362 355 350 240 12-25 12-25 12-23
300 12 129 311 432 400 400 297 12-25 12-25 12-23

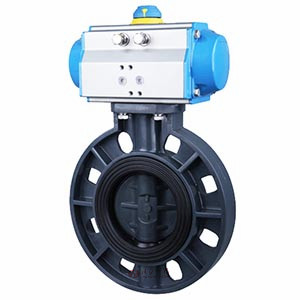

气动塑料蝶阀 图片
