气动衬胶法兰蝶阀 | CHD641J

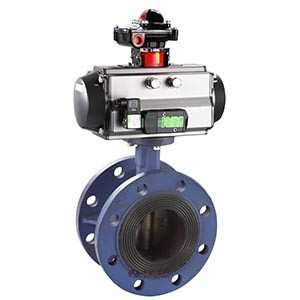

气动衬胶法兰蝶阀图片

气动衬胶法兰蝶阀 产品说明
气动衬胶法兰蝶阀是由气动执行器和衬胶法兰蝶阀组成,安装对应的阀门附件可以用来切断和调节的场合使用,例如:配电磁阀换向阀、限位开关等用在开关和切断的场合,配阀门定位器,给出模拟量控制信号4-20mA,可以控制阀门开度大小,来实现调节管道压力、流量、温度的大小。
气动衬胶法兰蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降 很小,故具有较好的流量控制特性。气动衬胶法兰蝶阀适用于适用于温度≤80~150℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

气动衬胶法兰蝶阀 性能参数
公称通径DN(mm) 50~1200
公称压力 PN1.0、1.6、2.5MPa
法兰标准 JB/T79、GB/T9113、HG20594-97
连接形式 法兰式
阀板形式 垂直板式
流量特性 近似快开型
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
可调范围 50:1
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关型(开关两位控制)、调节型(4~20mA控制)
气动衬胶法兰蝶阀 材质说明
零件名称 材料名称
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性石墨

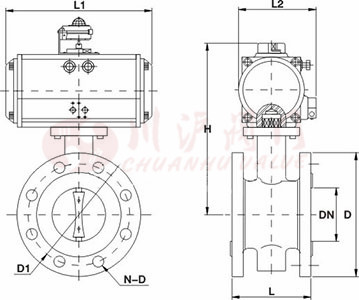

气动衬胶法兰蝶阀 结构尺寸图

气动衬胶法兰蝶阀结构图

气动衬胶法兰蝶阀 连接尺寸
主要外形尺寸-PN16、10(10bar)
公称
通径
DN
外形尺寸mm 连接尺寸mm
L L1 L2 H D D N-D
50 108 141 71 269 165 125 4-18
65 112 159 83 283 185 145 4-18
80 114 159 83 289 200 160 8-18
100 127 211 95 320 220 180 8-18
125 140 248 107 351 250 210 8-18
150 140 269 123 380 285 240 8-22
200 152 345 152 435 340 295 8-22
250 165 409 172 509 395 350 12-22
300 178 438 187 597 445 400 12-22
350 190 550 215 653 505 460 16-22
400 216 550 215 720 565 515 16-26
450 222 600 240 772 615 565 20-26
500 229 633 262 867 670 620 20-26
600 267 - - - 780 725 20-30
700 292 - - - 895 840 24-30
800 318 - - - 1015 950 24-33
主要外形尺寸-PN16(16bar)
公称
通径
DN
外形尺寸mm 连接尺寸mm
L L1 L2 H D D N-D
50 108 141 71 269 165 125 4-18
65 112 159 83 283 185 145 4-18
80 114 159 83 289 200 160 8-18
100 127 211 95 320 220 180 8-18
125 140 248 107 351 250 210 8-18
150 140 269 123 380 285 240 8-22
200 152 345 152 435 340 295 8-22
250 165 409 172 509 395 350 12-22
300 178 438 187 597 445 400 12-26
350 190 550 215 653 505 460 12-26
400 216 550 215 720 565 515 16-26
450 222 600 240 772 615 565 20-30
500 229 633 262 867 670 620 20-33
600 267 - - - 780 725 20-36
700 292 - - - 895 840 24-36
800 318 - - - 1015 950 24-39

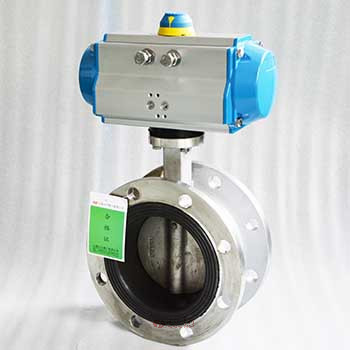

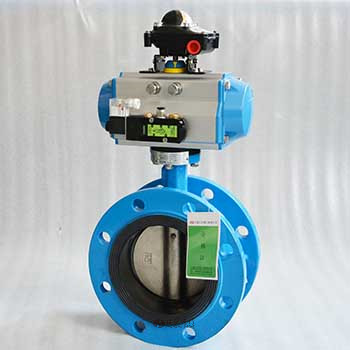

气动衬胶蝶阀 图片

气动衬胶蝶阀图片 气动衬胶蝶阀图片
