气动快装蝶阀 | CHD681X

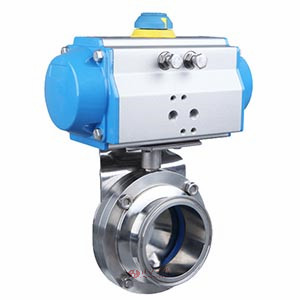

气动快装蝶阀 产品图片

气动快装蝶阀 产品说明
气动快装蝶阀是一种转角90°的旋转类蝶阀,连接方式快装(卡箍)连接。卫生级气动蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。气动快装蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
  蝶阀安装时,先关闭阀门,后进行安装,以防止碰伤蝶板密封面。两管道法兰而应平行,使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大,保证不大于5mm,以防压板受压位置不对而变形失效。

气动快装蝶阀 性能参数
公称通径DN 50 65 80 100 125 150 200 250 300 350 400
动作范围 0~90°
允许压差△P 小于公称压力(1.6MPa)
泄漏量Q 按GB/T4213-92,为Kv值的10-4
环境温度oC -20~60oC
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
配用执行机构 GT、AT、AW系列单双作用气动执行器
控制方式 开关两位控制、4~20mA模拟量信号控制
气动快装蝶阀 材质说明
零件名称 材料
阀体 304、316、316L
蝶板 304、316、316L
密封圈 硅橡胶、氟橡胶、聚四氟
阀杆 304、316、316L
填料 硅橡胶、氟橡胶、聚四氟

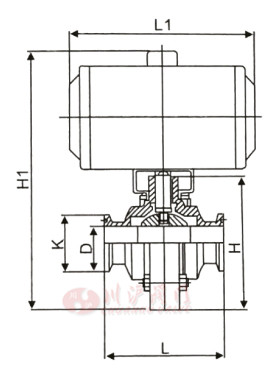

气动快装蝶阀 结构尺寸图

气动快装蝶阀 结构图

气动快装蝶阀 连接尺寸
规格(ISO) 结构长度 外圆 外径 执行器长度 高度 重量Kg
20 50 78 19.05 130 82 1.2
25 50 78 25.4 130 82 1.2
32 50 78 31.8 130 82 1.05
38 50 86 38.1 130 86 1.2
51 52 102 50.8 140 96 1.7
63 56 115 63.5 150 103 2.1
76 56 128 76.1 150 110 2.4
89 60 139 88.9 170 116 2.7
102 64 154 101.6 170 122 3.05
108 64 159 108 170 126 3.15
133 80 138 133 190 138 5.2
159 90 215 159 190 153 9.2
