大口径气动通风蝶阀 | CHD641W

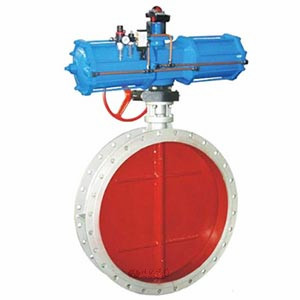

大口径气动通风蝶阀 产品图片

大口径气动通风蝶阀 产品说明
大口径气动通风蝶阀是由AW气动执行器和通风蝶阀组成,安装对应的阀门附件可以用来切断和调节的场合使用,例如:配电磁阀换向阀、限位开关等用在开关和切断的场合,配阀门定位器,给出模拟量控制信号4-20mA,可以控制阀门开度大小,来实现调节管道压力、流量、温度的大小。
大口径气动通风蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降 很小,故具有较好的流量控制特性。大口径气动通风蝶阀适用于通风管道、烟气管道、高温烟气管道中。

大口径气动通风蝶阀 性能参数
阀体形式 钢板焊接阀体
公称通径 DN50~2000mm
公称压力 PN0.25、0.6、1.0 MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
大口径气动通风蝶阀 材质说明
零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨
大口径气动通风蝶阀 结构尺寸图

气动通风调节蝶阀结构图

大口径气动通风蝶阀 连接尺寸
DN D1 D B b n-d
DN200 280 320 140 14 8—18
DN250 335 375 140 14 12-18
DN300 395 440 170 14 12-22
DN400 495 540 190 16 16-22
DN500 600 645 190 18 16-22
DN600 705 755 210 20 20-26
DN700 810 860 210 20 24-26
DN800 860 900 210 20 24-30
DN900 1020 1075 250 20 24-30
DN1000 1120 1175 250 22 28-30
DN1200 1320 1375 250 24 32-30
DN1400 1520 1575 300 24 36-30
DN1500 1620 1675 300 24 40-30
DN1600 1730 1790 300 24 40-30
DN1800 1930 1990 300 24 44-30
DN2000 2130 2190 300 24 48-30
DN2200 2340 2405 300 24 52-33
DN2400 2540 2605 350 26 56-33
DN2500 2640 2705 350 26 56-33
DN2600 2740 2805 350 26 60-33
DN2800 2960 3030 350 30 64-34
DN3000 3160 3230 400 34 68-36

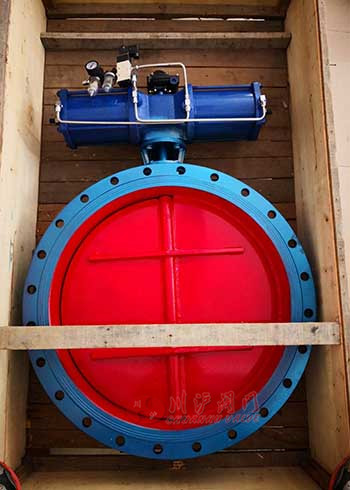

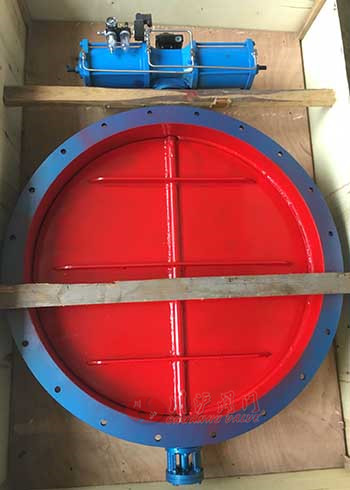

大口径气动通风蝶阀 图片

大口径气动通风蝶阀图片 大口径气动通风蝶阀图片
