气动衬胶蝶阀 | CHD671J

气动衬胶蝶阀图片

气动衬胶蝶阀 产品说明
气动衬胶蝶阀是由气动执行器和衬胶对夹蝶阀组成,安装对应的阀门附件可以用来切断和调节的场合使用,例如:配电磁阀换向阀、限位开关等用在开关和切断的场合,配阀门定位器,给出模拟量控制信号4-20mA,可以控制阀门开度大小,来实现调节管道压力、流量、温度的大小。
气动衬胶蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降 很小,故具有较好的流量控制特性。气动衬胶蝶阀适用于适用于温度≤80~150℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

气动衬胶蝶阀 性能参数
公称通径DN(mm) 50~1200
公称压力 PN1.0、1.6、2.5MPa
连接形式 对夹式
阀板形式 垂直板式
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关型(开关两位控制)、调节型(4~20mA控制)
气动衬胶蝶阀 材质说明
零件名称 材料名称
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性石墨
气动衬胶蝶阀 结构尺寸图

气动衬胶蝶阀结构图

气动衬胶蝶阀 连接尺寸
PN1.0~1.6MPa
公称
通径
DN
外型尺寸mm 外型连接尺寸 执行器型号
L L1 L2 H D N-D
50 42 141/159 71/83 269/281 120 4-23 AT-D-52/AT-S-63
65 44.7 159/211 83/95 283/303 136.2 4-26.5 AT-D-63/AT-S-75
80 45.2 159/248 83/107 289/309 160 8-18 AT-D-63/AT-S-88
100 52.1 211/269 95/123 320/338 185 4-24.5 AT-D-75/AT-S-100
125 54.4 248/269 107/123 351/366 215 4-23 AT-D-88/AT-S-100
150 55.8 269/345 123/152 380/405 238 4-25 AT-D-100/AT-S-125
200 60.6 345/409 152/172 435/477 295 4-29 AT-D-125/AT-S-145
250 65.6 409/438 172/187 509/552 357 4-29 AT-D-145/AT-S-160
300 76.5 438/550 187/215 597/622 407 4-30 AT-D-160/AT-S-190
350 76.5 550/600 215/240 653/688 467 4-30 AT-D-190/AT-S-210
400 86.5 550/633 215/262 720/787 515 4-30 AT-D-190/AT-S-240
450 105.6 600/633 240/262 772/858 565 4-30 AT-D-210/AT-S-240
500 131.8 633/730 262/330 867/1004 620 4-33 AT-D-240/AT-S-270
600 152 730/1700 330/- 998/1220 725 4-36 AT-D-270/AW-S-25
700 163 1320/1970 - 1116/1282 840 4-36 AW-D-25/AW-S-28
800 188 1430/2700 - 1330/1007 950 4-39 AW-D-28/AW-S-35

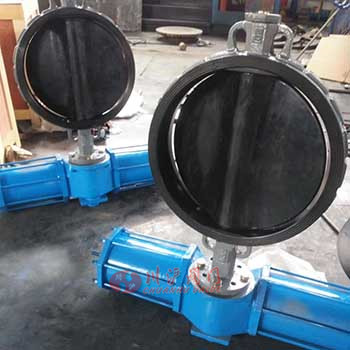

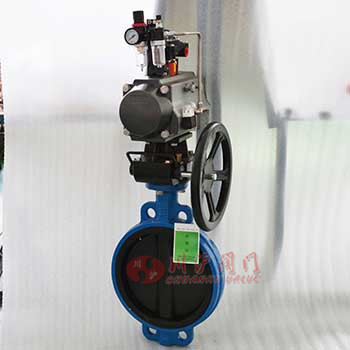

气动衬胶蝶阀 图片

气动衬胶蝶阀图片 气动衬胶蝶阀图片
