气动卫生级蝶阀 | CHD681X

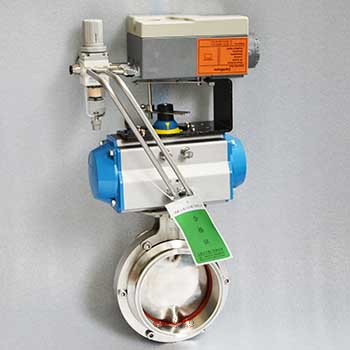

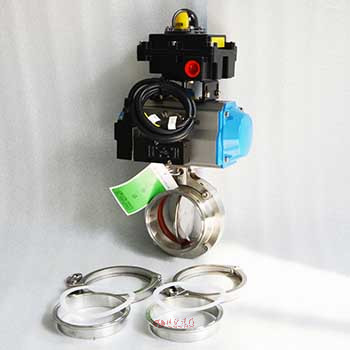

气动卫生级蝶阀产品图片

气动卫生级蝶阀产品说明

气动卫生级蝶阀是一种转角90°的旋转类蝶阀，连接方式快装(卡箍)连接。卫生级气动蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。气动卫生级蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
　　蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。

气动卫生级蝶阀性能参数

公称通径DN	50	65	80	100	125	150	200	250	300	350	400
动作范围	0～90°
允许压差△P	小于公称压力（1.6MPa）
泄漏量Q	按GB/T4213－92，为Kv值的10-4
环境温度oC	－20～60oC
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的±2%
配用执行机构	GT、AT、AW系列单双作用气动执行器
控制方式	开关两位控制、4～20mA模拟量信号控制

气动卫生级蝶阀材质说明

零件名称	材料
阀体	304、316、316L
蝶板	304、316、316L
密封圈	硅橡胶、氟橡胶、聚四氟
阀杆	304、316、316L
填料	硅橡胶、氟橡胶、聚四氟

气动卫生级蝶阀结构尺寸图

气动卫生级蝶阀结构图

气动卫生级蝶阀连接尺寸

规格¢	L1	H1	K	D	H	L	重量Kg	执行器规格
¢19	147	210	50.5	16	105	66	2.8	AT52
¢25	147	210	50.5	22	105	66	2.7	AT52
¢32	147	210	50.5	29	105	66	2.6	AT52
¢38	147	210	50.5	35	105	70	2.7	AT52
¢45	147	215	64	42	120	70	2.8	AT52
¢51	147	225	64	48	130	76	3.0	AT52
¢57	168	250	77	53	135	76	4.0	AT63
¢63	168	260	77	59	145	76	4.1	AT63
¢76	168	270	91	72	155	80	4.4	AT63
¢89	168	285	106	85	170	84	5.1	AT63
¢102	183	310	119	98	185	85	6.1	AT75
¢133	205	350	145	127	215	122	9.0	AT83
¢159	260	385	183	153	245	123	12.2	AT92
¢219	265	460	233	213	310	134	17,7	AT105
