气动卫生级对夹蝶阀 | CHD671X

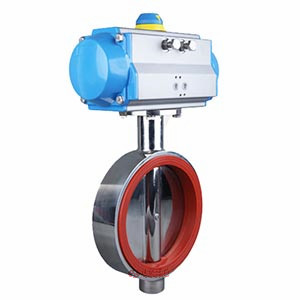

气动卫生级对夹蝶阀产品图片

气动卫生级对夹蝶阀产品说明

气动卫生级蝶阀,采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
■设计新颖、合理、结构独特，重量轻，启闭迅速
■操力矩小，操作方便，省力灵巧
■密封材料耐老化、耐腐蚀，使用寿命长等特点
■可以任何位置安装，维修方便

气动卫生级对夹蝶阀性能参数

公称通径	DN（mm）	15～150
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、蒸气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
连接方式	快装式、卡箍式、外螺纹、焊接式等

气动卫生级对夹蝶阀材质说明

零件名称	材料
阀体	304、316、316L
蝶板	304、316、316L
密封圈	硅橡胶、氟橡胶、聚四氟
阀杆	304、316、316L
填料	硅橡胶、氟橡胶、聚四氟

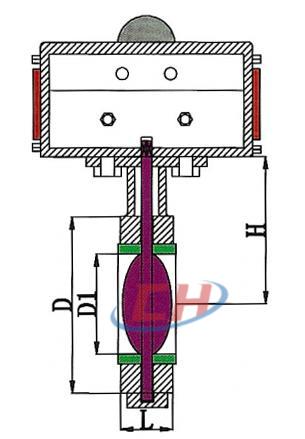

气动卫生级对夹蝶阀结构尺寸图

气动卫生级对夹蝶阀结构图

气动卫生级对夹蝶阀连接尺寸

公称通径 DN	外形尺寸		连接尺寸
公称通径 DN	L	~H	D1	D
DN25	29	87	25	59
DN32	35	93	32	69
DN40	35	101	40	78
DN50	42	125	50	93
DN65	44	126	65	107
DN80	44	134	80	123
DN100	46	143	100	151
DN125	55	156	125	178
DN150	55	176	150	200
DN200	60	226	200	252
DN250	64	255	250	310
DN300	70	283	300	365
DN350	78	311	350	420
DN400	90	375	400	472

气动卫生级对夹蝶阀选配说明

回讯器：也叫限位开关(APL310)，远程反馈开关信号(防爆APL410)
电磁阀：双作用选二位五通、单作用选二位三通(防爆)
三联件：可对气源稳压、过滤、气缸加润滑油
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能
备注: 气缸参数请另参考所选配的气动执行器资料
